ICEM画叶轮网格Y型剖分出错求助

ziyixy

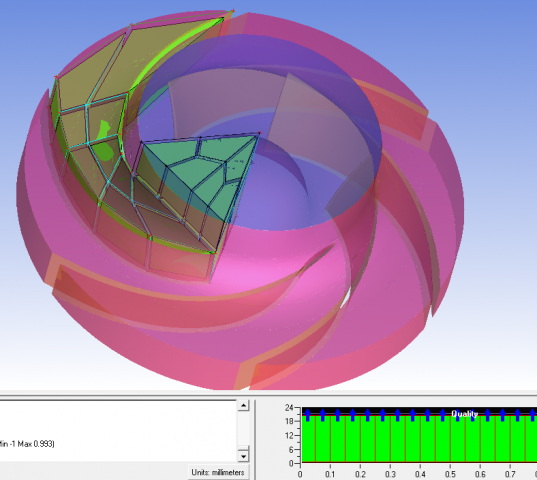

由于轮毂直径为零画Y型网格，当没有Y-block的时候，检查质量没有负的网格，低质量网格在三角形位置，按理说使用Y型剖分后能够提升质量，可再次划分Y-block出现了关联的错误，请问应该怎么处理呢？

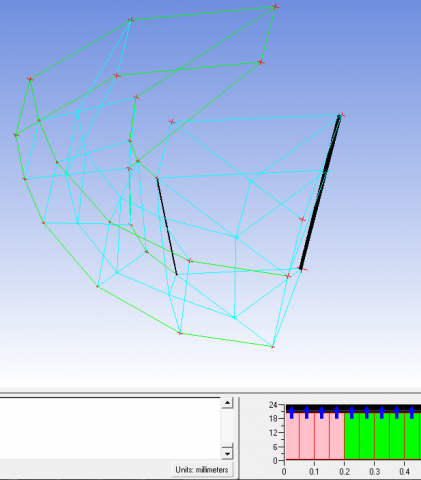

tin 和关联后的block文件如附件所示，打开后可以直接生成单流道网格，但是质量不高，在三角形处Y型剖分后却出现负网格。

ziyixy

小橘子的橘子皮 发表于 2019-3-24 11:52
映射关系重新调一下

感谢回复！
我重复做了好几次，都会出错，然后就不知道怎么关联了。画Y-Block前，扇形区域仅仅点关联，或者建立三角形线条关联都能生成网格，映射关系应该是没有问题的，因为没有负网格。但Y之后反而出现关联问题了，这就很疑惑了。
在其他映射方式上，我试过底部的中心点关联、轮毂中心上下面建立线条关联、将下面的凸圆删掉改成平面再画线条关联...都会出错。
然后应该怎么调整呢

小橘子的橘子皮

映射关系重新调一下

心有谦谦结

取消周期面关联

追风筝的牧羊人

取消所有线的关联，再重新关联
