如何在ICEM中,对三维模型设置两对周期性边界?

[复制链接]
发表于 2021-2-23 08:13:02 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
各位老师们新年好,学生在科研训练过程中遇到了一个棘手的问题:如何在图2所示三维几何模型上,实现如图1所示的边界条件设置?目前已有的案例都是一对周期性边界条件,最多再加上一对对称边界,那两对周期性边界条件该如何实现呢?结构化网格(顶点周期性)是否已经无能为力了?

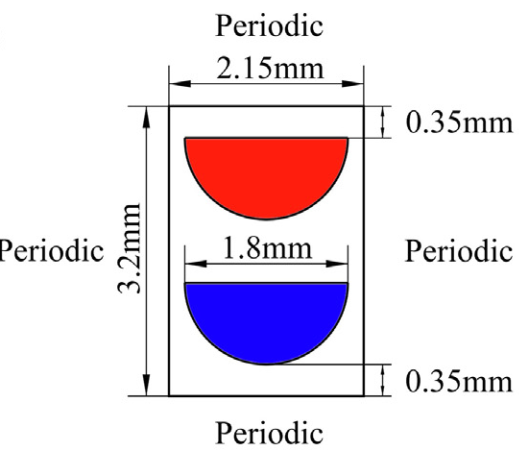

图1 壁面边界条件设置

图1 壁面边界条件设置

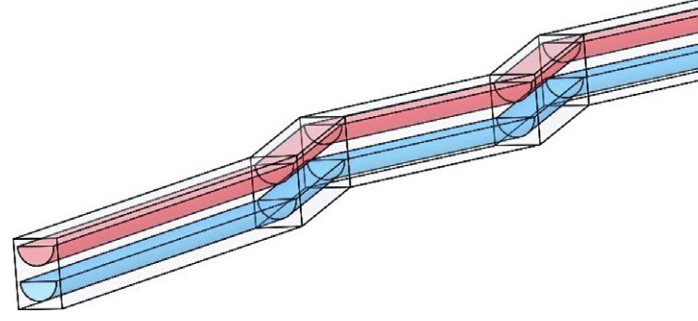

图2 ICEM三维模型

图2 ICEM三维模型
