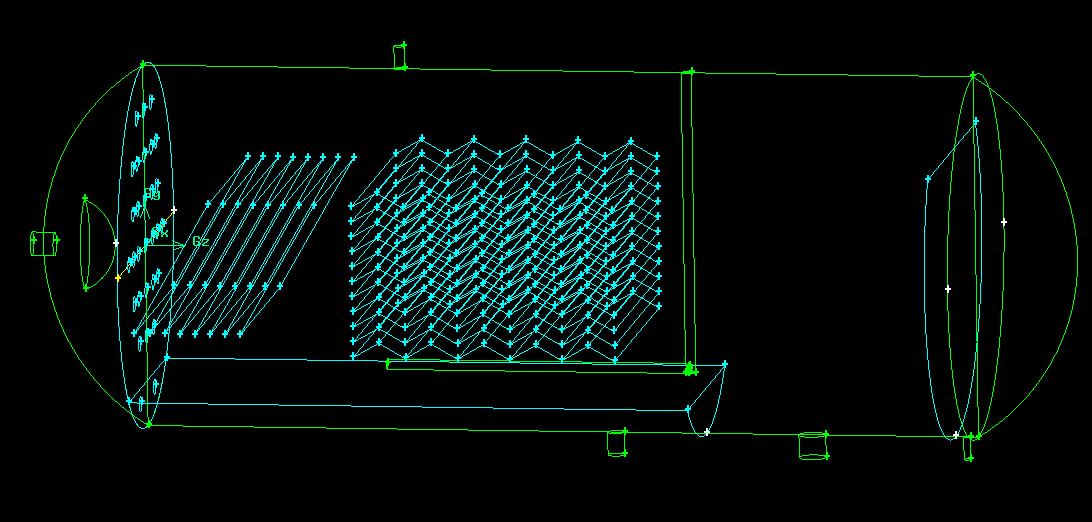

像这样比较复杂的三维图怎么画网格啊!一直困扰小弟请高手多多指教啊!建模图如下:我是分块建立体的(左右封头,圆柱体三个体)

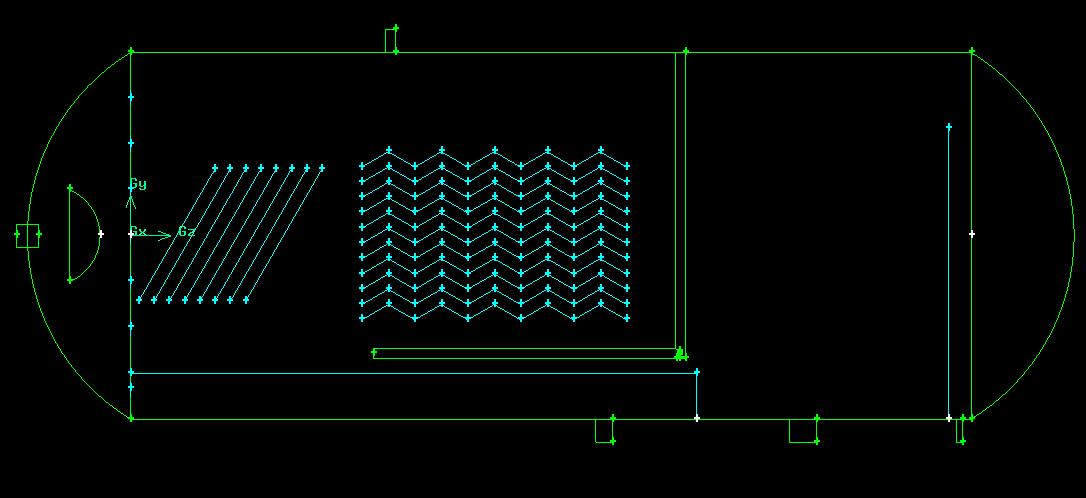

说明:左边椭圆型封头相连的小圆柱是油水入口,左边的封头里有一个椭圆面的布水删(起折流预分离作用),中间含多孔的挡板(起整流作用),进入圆柱体部分有一组挡板(数量可以减少一些),还含有一些波纹板(起到分离作用,波纹板下面含有“L”形的导气管,导出的气体起到浮升油滴的作用!右封头左侧(在圆柱体里面)是油水分离的隔板,下端圆柱为出油口,出油口左边的紧靠的向下的圆柱为出水口!
用gambit画了n次网格都是skew>0.97,简直把我快崩溃了!我的qq511719947,希望高手多多的指点啊,不甚感激啊!急啊!
|
|
