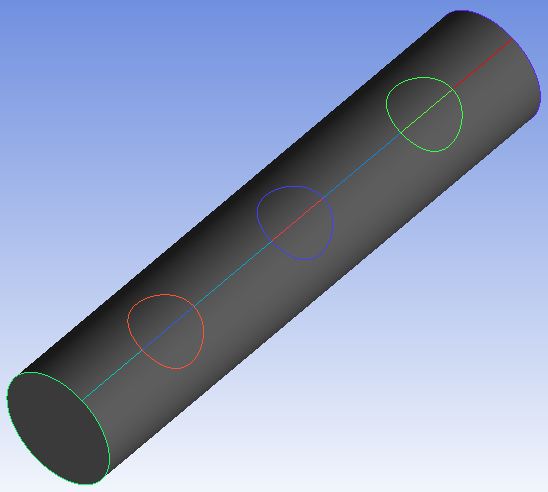

网友的开孔管道模型网格划分

浪子轻狂

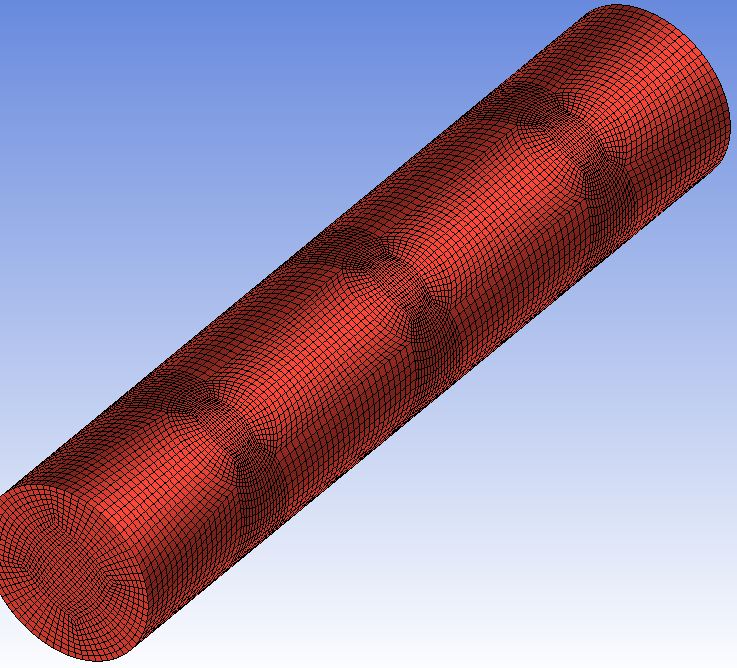

网友发的模型，空闲帮忙给划划，水平有限，仅供参考。icem cfd中再调整调整，质量还会有所改善。

[ 本帖最后由 浪子轻狂 于 2011-4-15 06:41 编辑 ]

zaunt

楼主，您好，想请问下，我这个模型网格怎么画才好？

    圆管（弯管），直径300mm。长度5000mm。

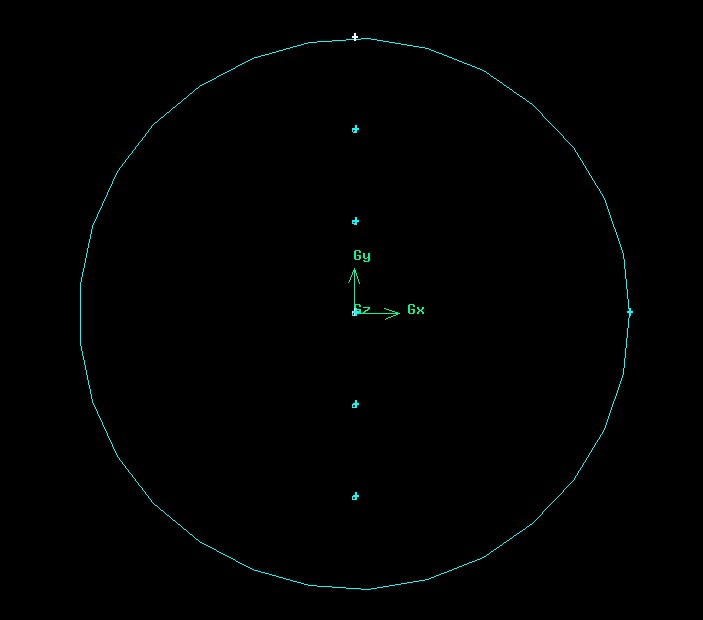

    端口（进口出）有五个小圆直径2mm的为进口1，
    进口2是整个大圆减去五个小圆那块。

    请问怎么画网格好？
