求助这个形状的设备怎么划分网格

shuiyin

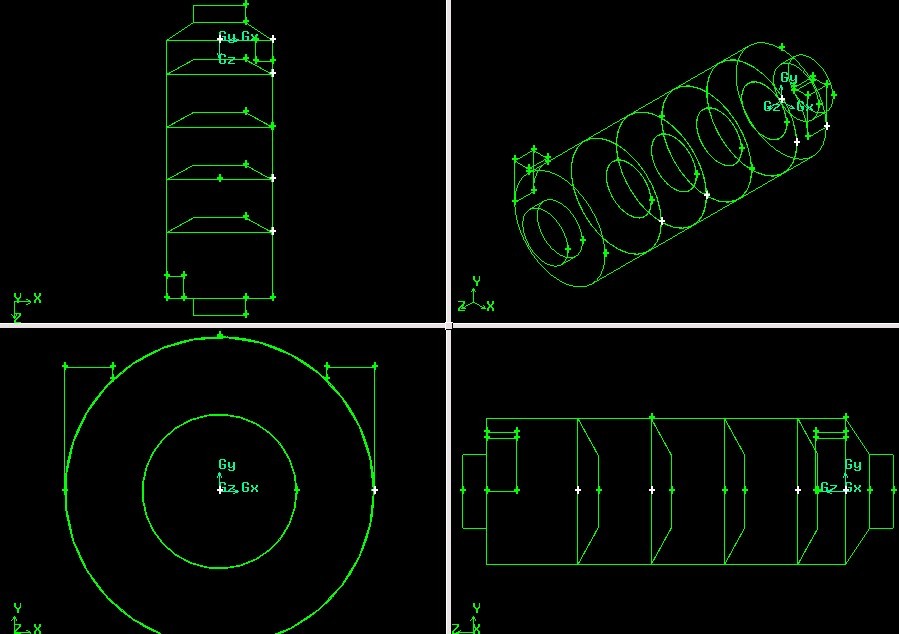

请问，柱形的设备，入口为切向进入，圆柱体内有多块环形挡板，与柱面向成30度角。
怎么划分网格？

[ 本帖最后由 shuiyin 于 2010-3-4 17:46 编辑 ]

shuiyin

小弟刚开始接触模拟，希望高手帮忙解答，万分感谢！

通流

很多用CFD的人老觉得网格只是与几何形状有关。其实网格是与流场有关。而影响流场的除了几何形状外，还有像压力，工质，特别是粘性有关。

按目前知道的东西，就让程序自动画网格就行了。你输入的只是网格的大小，只有一个参数。

shuiyin

划分网格的时候老是出现错误

fulinmen

每种形状的网格都试一试，划分的网格数量也相应试着调整。我在划分三维空间内网格时就出过好多次问题，最终经常是用四面体和反复调整划分的网格数来解决。

pusure

不知道你所说的出现错误是在什么地方出现错误？这个模型还是比较简单的，但切向入口的网格不太好画，通常偏斜度较高。如果是切向入口有问题，那么建议你试一试将切向入口在建模的时候稍作修改，不要正好相切，可以沿径向偏差1mm，这样网格画起来就比较规整了。不知道我说得清楚不？

a2883524

原帖由 pusure 于 2010-3-7 13:44 发表


登录/注册后可看大图

不知道你所说的出现错误是在什么地方出现错误？这个模型还是比较简单的，但切向入口的网格不太好画，通常偏斜度较高。如果是切向入口有问题，那么建议你试一试将切向入口在建模的时候稍作修改，不要正好相切，可以沿 ...

都是这么处理

a2883524

只要保证偏移量相对于罐子直径不是很大的情况下能接受。
因为网格小，几何上面稍微修改下对网格影响有点大，这么修改后网格好划分的多。建议采用

通流

LS的建议应该是可行的。这个多出来的台阶可以是很小的，不会影响结果。

shuiyin

多谢各位的热心解答，问题主要是：就是切向进入，划分切向进口网格的时候，出现负体积以及尺寸扭曲率大于0.97的网格很多

shuiyin

切向进口的画法是 由一个长方体和圆柱塔体进行unite而成，再用圆柱体的面对体积进行分割，就出现以上问题。现在我用的方法就是大的圆柱体减去长方体进口，再保留长方体，这样画分，网格是对的，不知道对后续计算有影响不?

[ 本帖最后由 shuiyin 于 2010-3-9 18:37 编辑 ]

xrs333

1 不能出现7#上图中相切而成的尖角。这种尖角实际上是不存在的，因为总会有或大或小的过渡圆角，所以应该用过渡圆角来处理。生成过渡圆角所产生的新的有尖角的面可通过合并（merge）消除。

2 尽量采用分割（split）的办法把有可能用map或cooper方法划分成六面体的部分分割出来，可大大改善网格质量。

shuiyin

原帖由 xrs333 于 2010-3-9 16:49 发表


登录/注册后可看大图

1 不能出现7#上图中相切而成的尖角。这种尖角实际上是不存在的，因为总会有或大或小的过渡圆角，所以应该用过渡圆角来处理。生成过渡圆角所产生的新的有尖角的面可通过合并（merge）消除。

2 尽量采用分割（split ...

谢谢

a2883524

原帖由 shuiyin 于 2010-3-9 08:34 发表


登录/注册后可看大图

切向进口的画法是 由一个长方体和圆柱塔体进行unite而成，再用圆柱体的面对体积进行分割，就出现以上问题。现在我用的方法就是大的圆柱体减去长方体进口，再保留长方体，这样画分，网格是对的，不知道对后续计算有影 ...

你这种做法还是有欠妥当的地方，长方体下界面与圆柱体连接部分的网格就不好处理，还是有一个尖角

shuiyin

我按照你的方法试了，成功了。还有个问题想问下：对于我这个几何体来说，采取四面体画法网格好 还是六面体好？
