请教高手，急！！！

459612579 · 发表于 2010-9-12 09:36:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

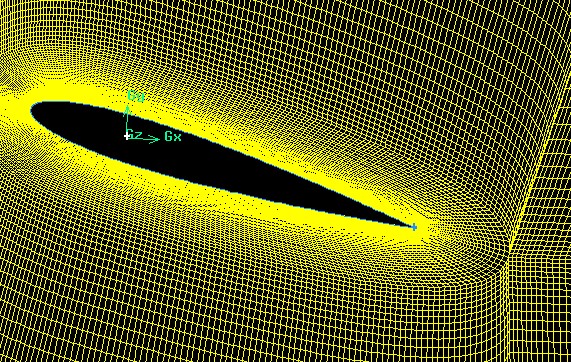

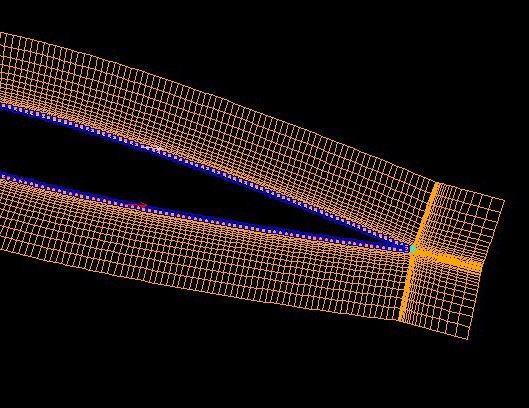

大家好，我是新手，请高手帮忙看下这个叶片是怎么划分网格的？尤其是翼型外围椭圆形状的边界层，叶片尾部我在用边界层的时候不是椭圆的，是个方形结构，比较差。该怎样才可以划分为第一种椭圆的边界层，谢谢！

tonggang · 发表于 2010-9-13 07:58:30

椭圆的画法是在icem里面加o-grid就可以实现。
而你画的方型应该是在gambit里面加边界层实现的。

cfd-soft · 发表于 2010-9-13 08:49:07

你这个需要改变尾缘点的类型

459612579 · 发表于 2010-9-18 10:04:37

终于碰到高手指点了，谢谢！那我想问一下，在里面怎么修改翼尾的点的类型呢？麻烦高手再指点一二，感激不尽！

459612579 · 发表于 2010-9-18 10:05:59

我用的是GAMBIT软件进行网格划分的。

459612579 · 发表于 2010-9-18 10:08:59

是的，厉害！是用边界层划分的，据说在gambit里面也可以实现尾部是椭圆型的边界层，不知道高手能否指点一下？

459612579 · 发表于 2010-9-18 10:11:11

终于碰到高手指点了，谢谢！那我想问一下，我用的是GAMBIT软件进行网格划分的，在gambit里怎么改变尾缘点的类型呢？麻烦高手再指点一二，感激不尽！

459612579 · 发表于 2010-9-18 10:11:55

终于碰到高手指点了，谢谢！那我想问一下，我用的是GAMBIT软件进行网格划分的，在gambit里怎么改变尾缘点的类型呢？麻烦高手再指点一二，感激不尽！

浪子轻狂 · 发表于 2010-9-18 11:39:12

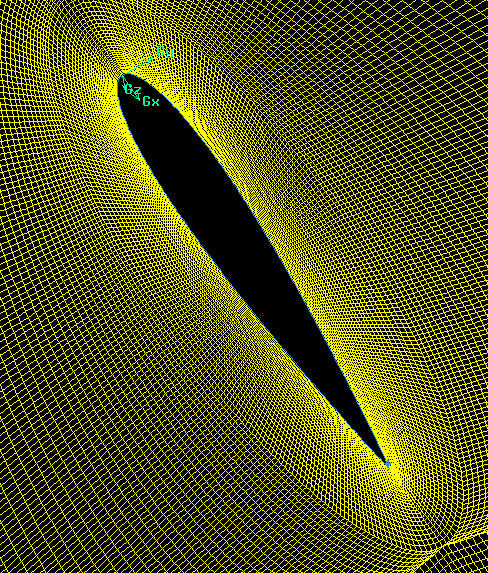

不是高手，既然路过，也试着画一个，练练手。随便定的尺寸，没细调，凑合着看吧

[ 本帖最后由浪子轻狂于 2010-9-18 03:49 编辑 ]

xingcong1985 · 发表于 2010-9-18 14:04:15

太谦虚了浪子能把过程教教不

浪子轻狂 · 发表于 2010-9-18 14:25:59

很简单，划个椭圆面，移动到合适的位置，然后，把这个椭圆面的单独分割出来，分别分块划O型网格和C型网格。划翼型外面那个C网格的时候，直接map可能会出现画不出的现象，把合适的顶点由end改为side即可

另外，不知道楼主为什么非要用这种椭圆形，我认为是出力不讨好的方法。尾部的网格扭曲比较厉害，质量不好，直接画不做椭圆处理，质量比这个强多了。

[ 本帖最后由浪子轻狂于 2010-9-18 06:30 编辑 ]

xingenlu · 发表于 2010-9-18 19:36:32

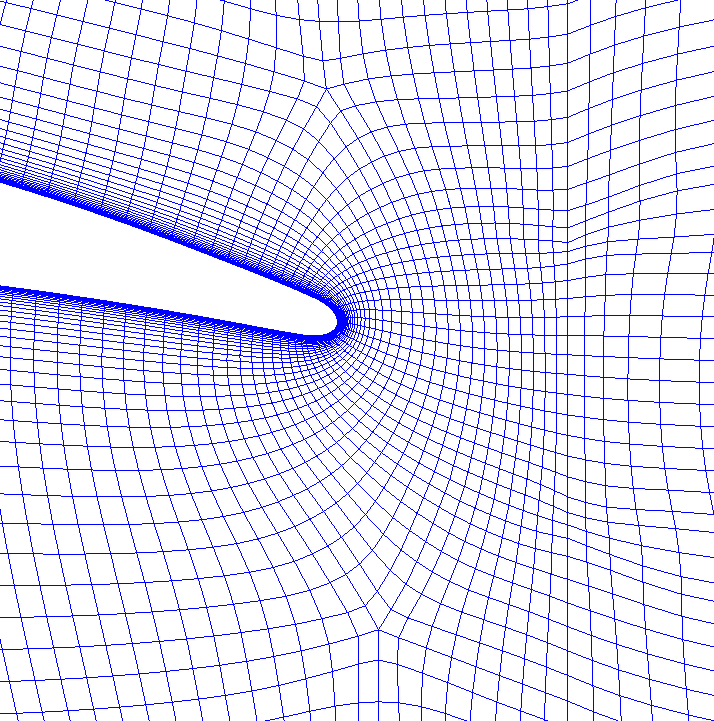

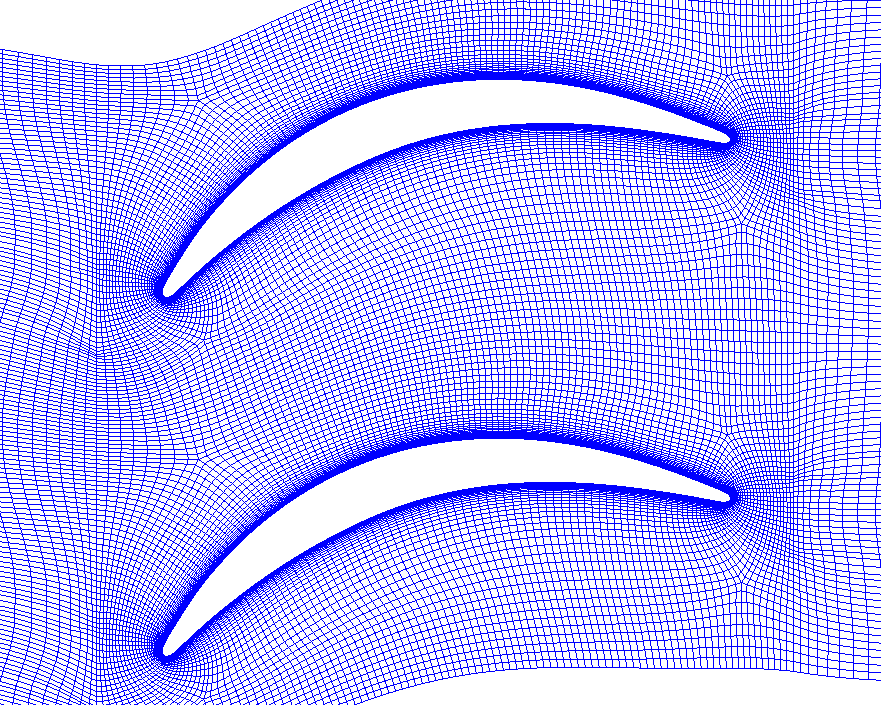

既然路过，也帮点忙吧，我画的平面叶栅网格，希望对你有参考价值。

[ 本帖最后由 xingenlu 于 2010-9-18 11:37 编辑 ]

浪子轻狂 · 发表于 2010-9-19 08:13:08

斑竹这个用什么画的？

459612579 · 发表于 2010-9-19 18:37:44

真是厉害！那具体的改点的类型应该在哪个命令里？谢谢了！

xingcong1985 · 发表于 2010-9-21 09:27:54

不知道他上面是用什么画的但好像也是用于气体导流的吧
