求助这张图是怎么画出来的
返回列表
查看:
3026
|
回复:
4
求助这张图是怎么画出来的
[复制链接]
upcgbc
upcgbc
当前离线
积分
34
IP卡
狗仔卡
发表于 2012-2-11 10:56:40
|
显示全部楼层
|
阅读模式
马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。
您需要
登录
才可以下载或查看,没有账号?
注册
x

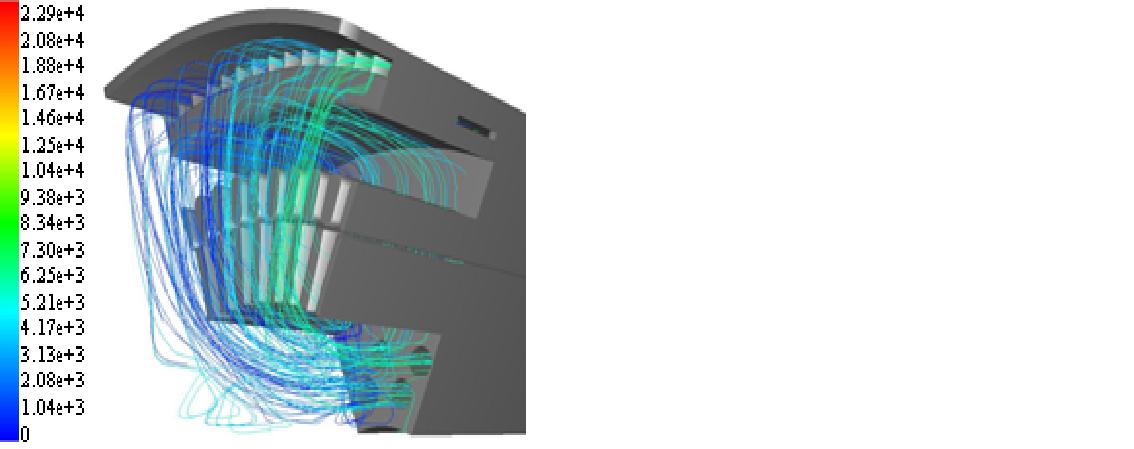

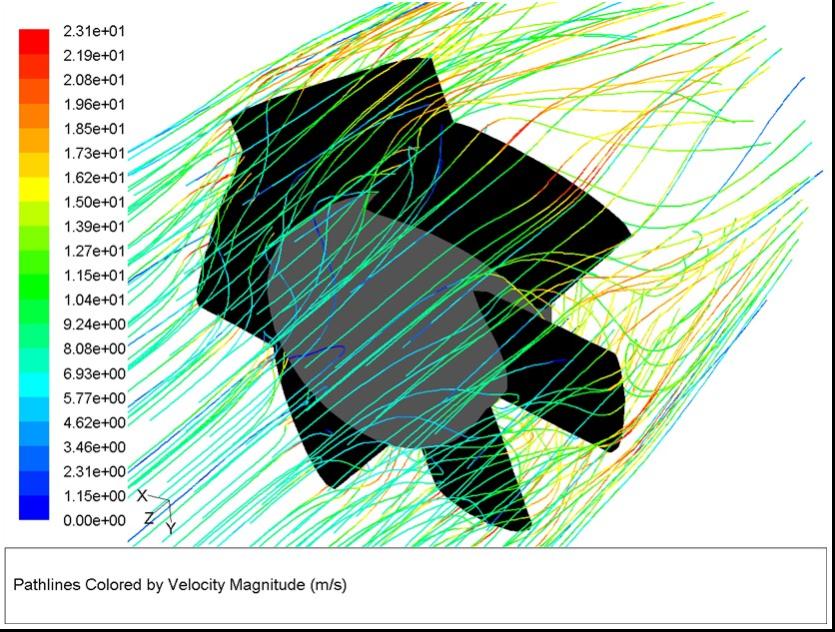

我看到一张图,请大神们看看是如何处理出来的,显示虚拟实体,实体上显示迹线。百思不得其解,求大神讲明,具体的图在附件。
回复
使用道具
举报
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
显身卡
浪子轻狂
浪子轻狂
当前离线
积分
9574
IP卡
狗仔卡
发表于 2012-2-11 12:03:35
|
显示全部楼层
这个fluent中的流线可以做出来。
[
本帖最后由 浪子轻狂 于 2012-2-11 04:04 编辑
]
回复
支持
反对
使用道具
举报
显身卡
凌白日
凌白日
当前离线
积分
1197
IP卡
狗仔卡
发表于 2012-2-13 14:06:59
|
显示全部楼层
显示迹线,勾选显示网格,网格显示类型选择Face,设定需要显示网格面的透明度以及颜色,即可。
回复
支持
反对
使用道具
举报
显身卡
蓝莲叶
蓝莲叶
当前离线
积分
351
IP卡
狗仔卡
发表于 2012-2-17 09:46:20
|
显示全部楼层
应该不止楼上说的那么简单吧
如果只是显示网格的面的话,那就只有流域的网格边界才可以如上图那样显出实体。楼主给的这个像是回转体,最外面那一圈是固体外壁么??如果是该怎么画出来?
我平时用NUMECA后处理,遇到这种东西也相当头疼。高手指正下……
回复
支持
反对
使用道具
举报
显身卡
浪子轻狂
浪子轻狂
当前离线
积分
9574
IP卡
狗仔卡
发表于 2012-2-20 11:28:33
|
显示全部楼层
回复 4# 蓝莲叶 的帖子
其实就是三楼说的那么简单的,壁面作为边界,可以用颜色渲染一下显示出来,轨迹线的粗细、线型、颜色都是可以调整的。这在fluent中就很简单,更别提tecplot了,numerca没用过,我觉得如果处理这个都成问题,那说明后处理实在是不咋滴。
回复
支持
反对
使用道具
举报
