模型变化后，拓扑怎么办？

jia2010

最近一个朋友给我给我发了一个模型，大意是几何模型改变了，不知道拓扑该怎么弄了，可能是模型变化比较大吧！不知道怎么入手了，下面我讲几何模型简化，用类似的2D的方法聊聊该怎么改拓扑，不懂得可以询问呀！哈哈

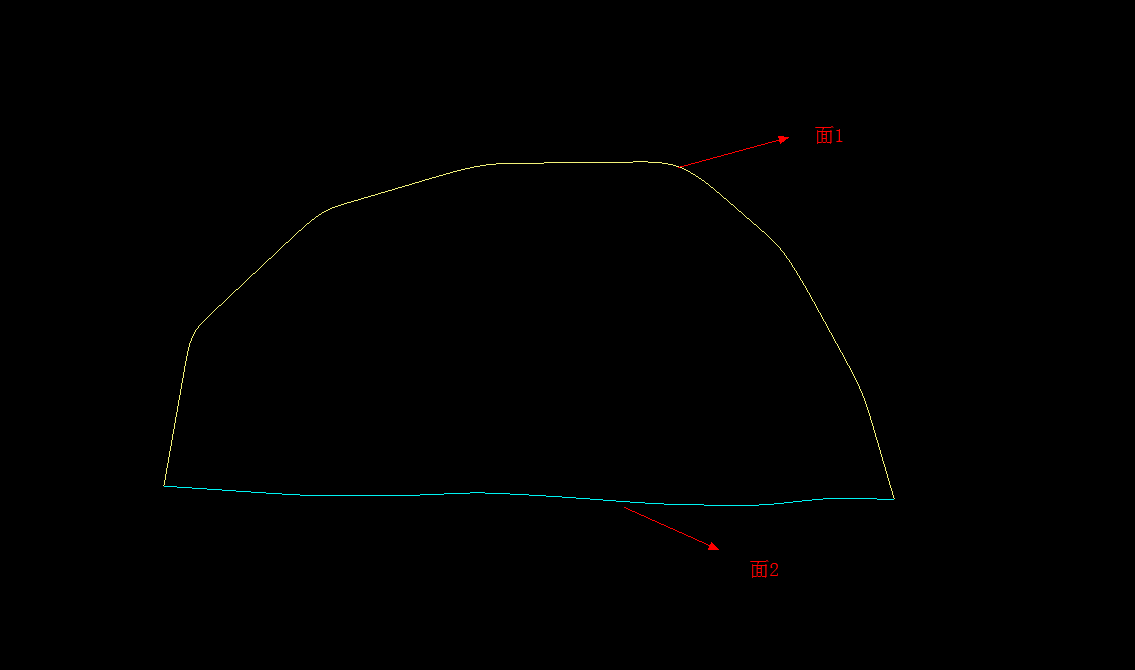

1原始模型

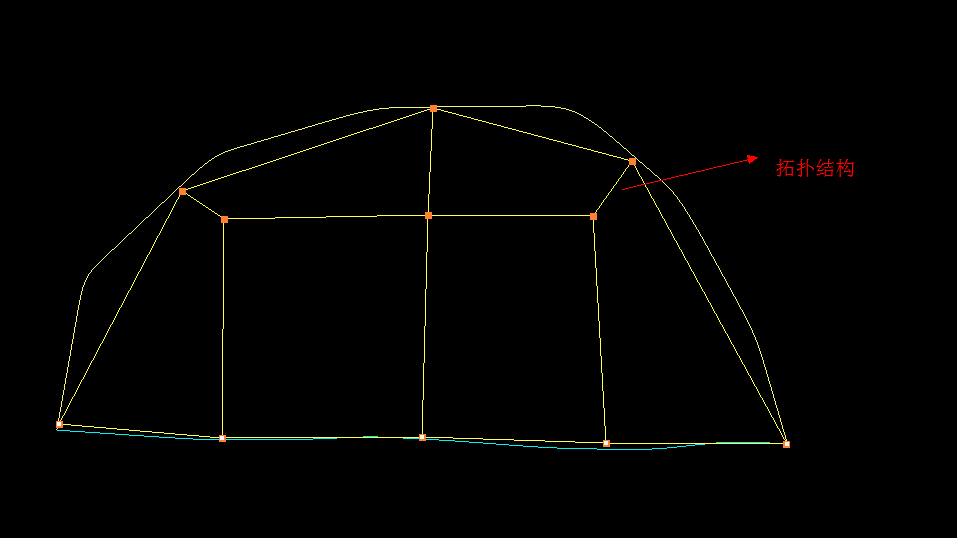

下面是原始模型建立的拓扑

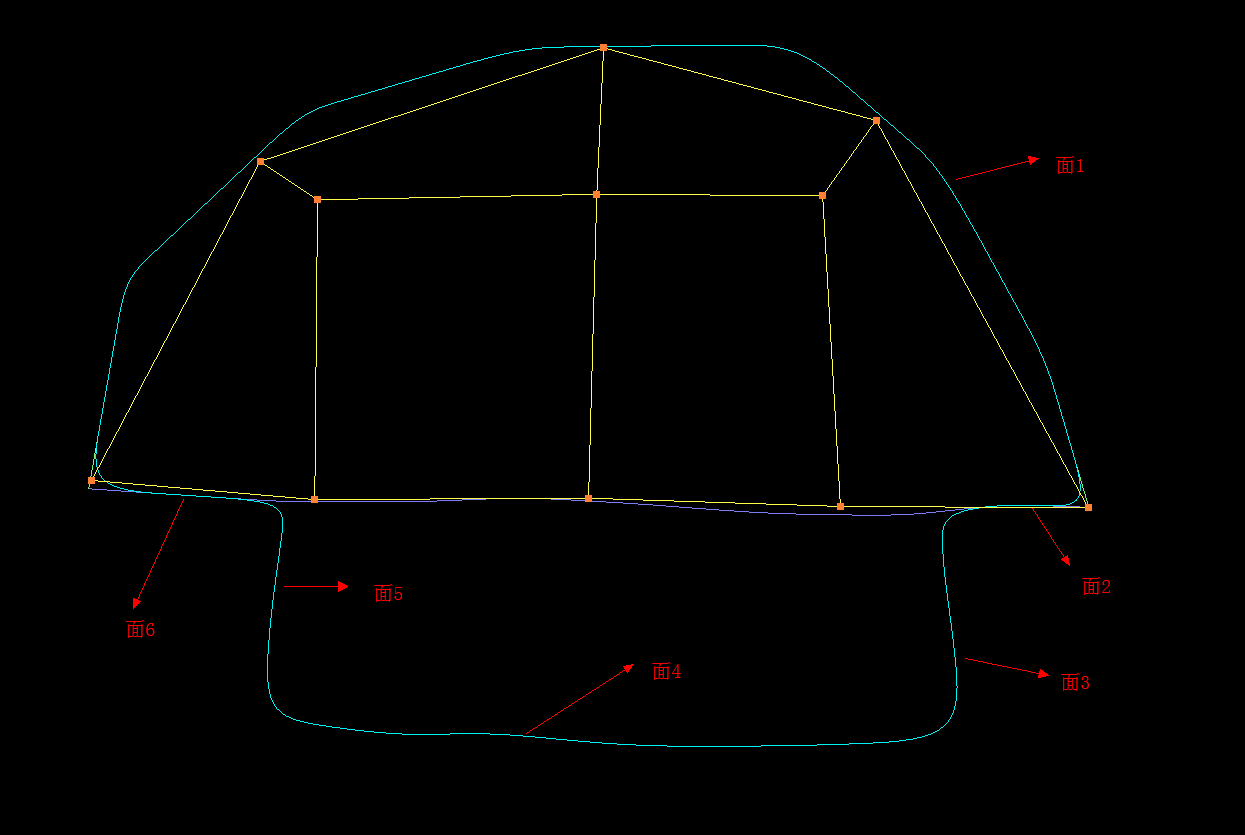

新的几何模型，模型变化

面5与面6相交，面2和面3相交，在这个位置需要添加内部面

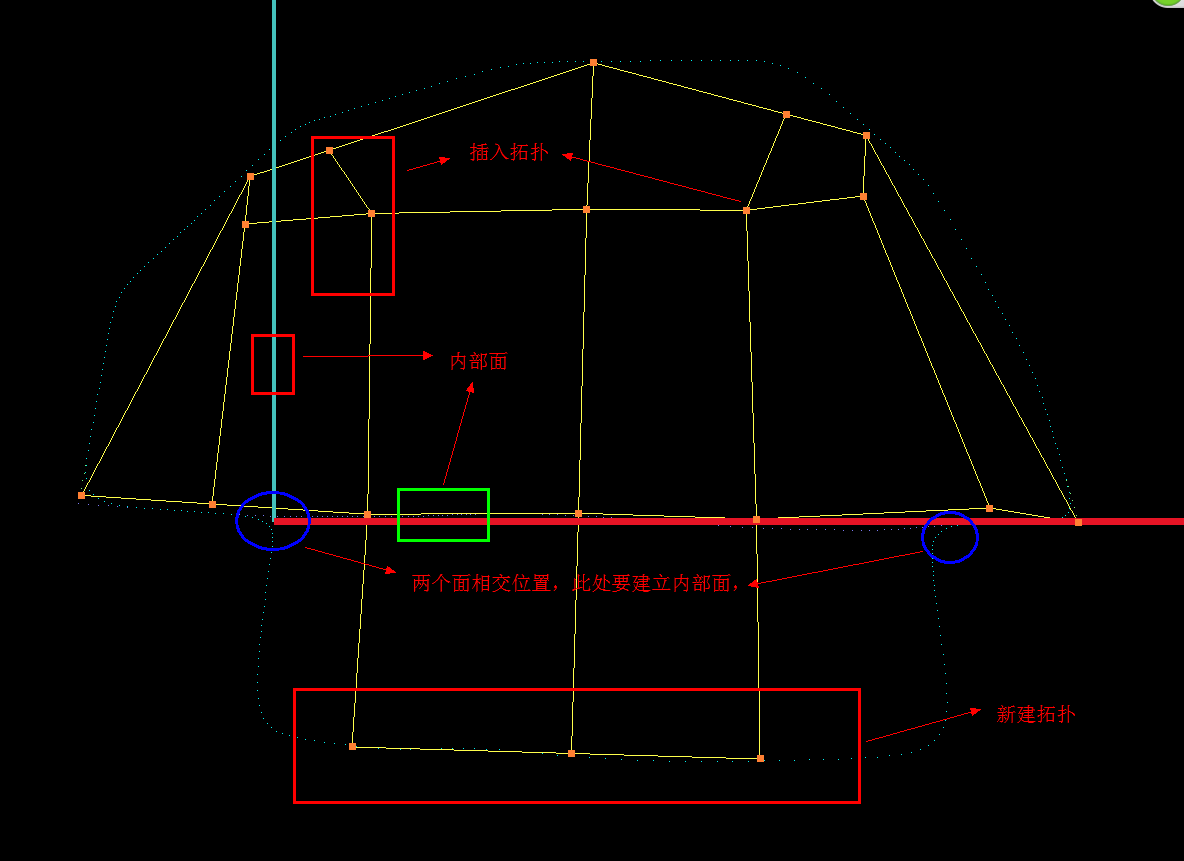

下面我把添加位置，及插入的拓扑标示出来，大家可以看看拓扑的变化，和面的位置

[ 本帖最后由 jia2010 于 2013-8-1 14:46 编辑 ]

a582234617

创建内部面也是需要技巧，找不到多少用SURF load方法创建的资料，我试了几种方法
1.创建两侧面：把切平面放到需要位置，load  plane，然后调整参数，但得到的平面太小，如果调整scale，它会离开切平面。
2.创建内部圆：用load -elip，即使调整参数，得到的圆柱怎么看怎么不像想象的样子
3.创建内部圆，把你图上的面六复制，然后再把它沿轴方向延长，但在reload current里没法调
4.创建内部圆，可以先得到面6的fra，再把fra存成quad，在载入quad，调整载入的quad，问题如上，调整不出想要的结果

感觉软件不像做数学题，想想说不定就会了，但软件操作要是不会，你再怎么想会不了。
还请楼主讲解一下怎么创建内部面。另外，创建了一些内部面，看起来有些乱，topo的创建，点的关联更难了，这怎么处理呢？

a582234617

楼主曾介绍在DOS命令下也可以创建，怎么创建呢，和在界面里创建哪个更方便呢？内部面的位置一定要很精确吗？
