求助：图里的几何用ICEM CFD怎么划分网格

summer同学 · 发表于 2017-7-7 11:08:02

您需要登录才可以下载或查看，没有账号？注册

x

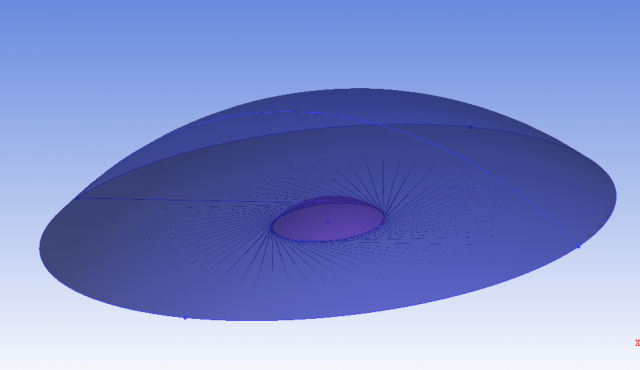

两个球冠，在ICEM CFD中怎么分块划分网格？

tangshiyong2004 · 发表于 2017-7-7 12:15:42

o难度，一个o网格即可！

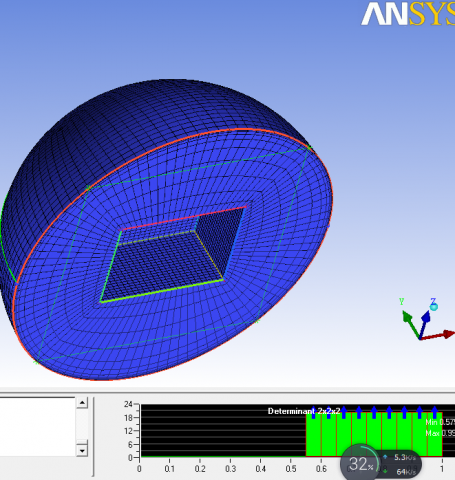

tangshiyong2004 · 发表于 2017-7-7 12:28:03

summer同学 · 发表于 2017-7-7 17:33:33

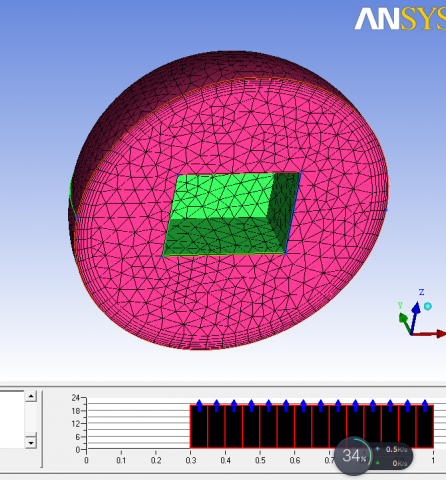

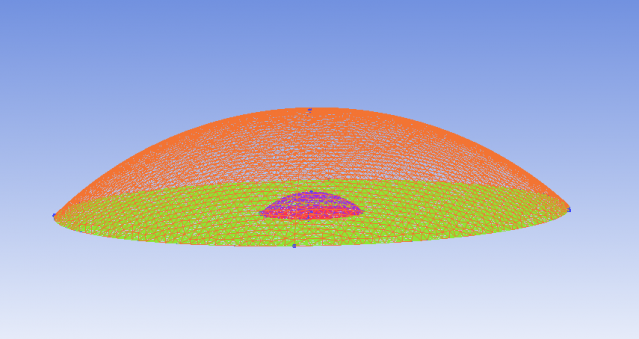

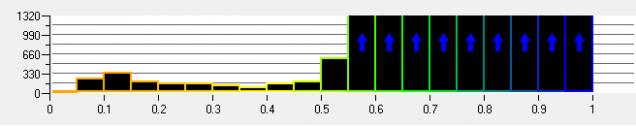

那个方槽是？而且为啥大神你画的网格质量那么好，我画出来是这样，右边是quality

summer同学 · 发表于 2017-7-7 17:35:15

tangshiyong2004 发表于 2017-7-7 12:28

而且非结构网格只o一下，然后底面关联，顶部不关联，之后设置节点数对吧，还有其他操作吗？还有，大神，我能留个你的联系方式不？

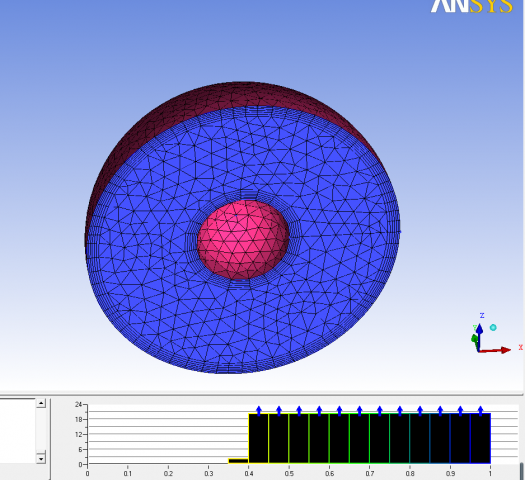

tangshiyong2004 · 发表于 2017-7-7 18:32:43

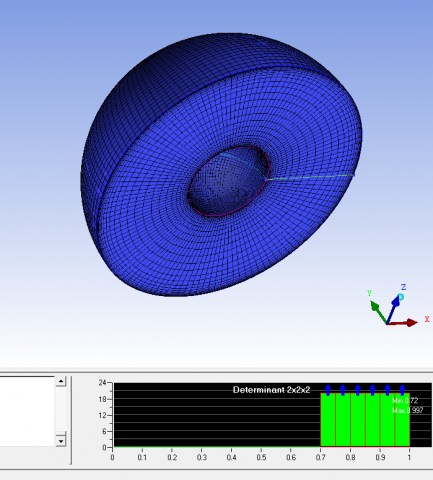

结构网格

非结构网格

summer同学 · 发表于 2017-9-19 19:14:19

tangshiyong2004 发表于 2017-7-7 18:32
结构网格

非结构网格

大神，我试过好多次，还是没有画出来，只对球冠画网格时，进行O型块划分之后，底部曲线和块底面四条直线关联，曲面需要和块的四周关联吗？求大神指点

summer同学 · 发表于 2017-9-25 17:24:08

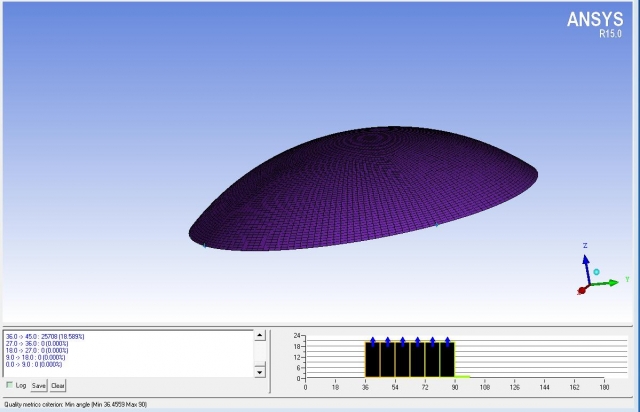

min angle

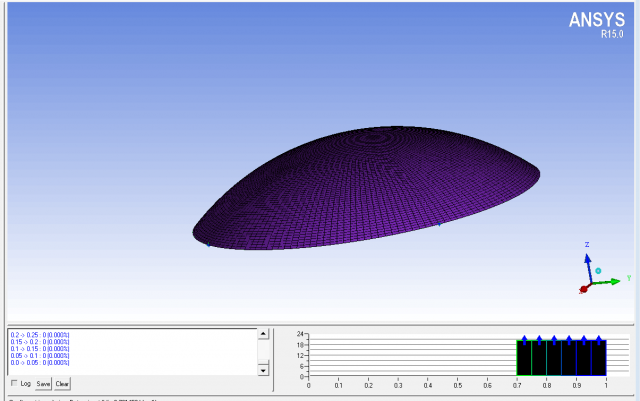

quality

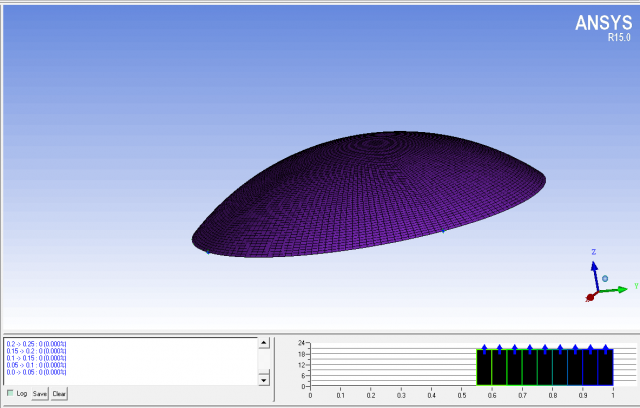

determinant

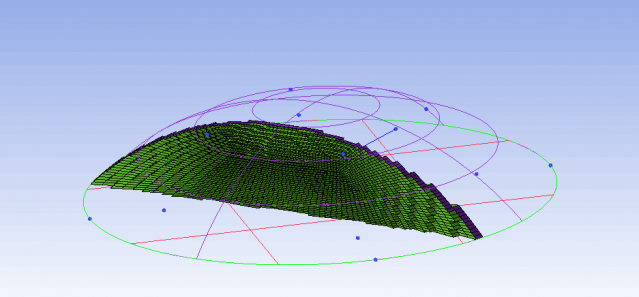

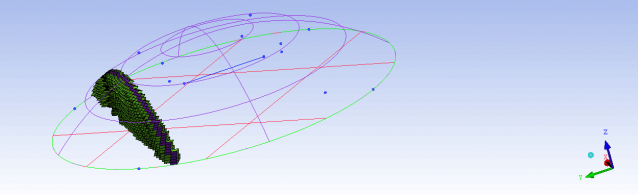

切片网格

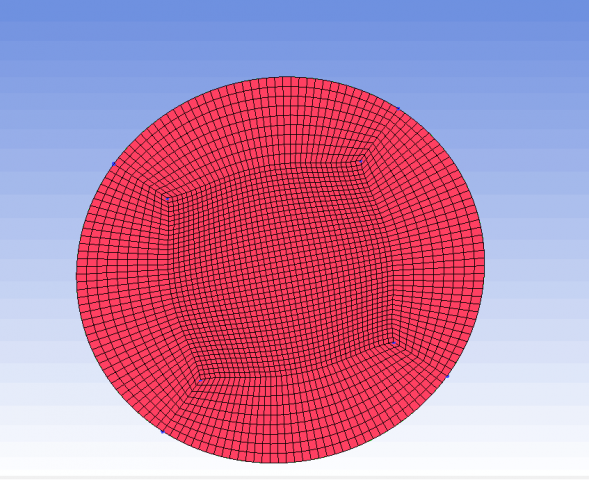

底部

大家帮忙看看这个网格质量如何，多谢了

tangshiyong2004 · 发表于 2017-12-1 22:42:16

summer同学发表于 2017-9-25 17:24
大家帮忙看看这个网格质量如何，多谢了

质量在哪里

summer同学 · 发表于 2017-12-4 09:24:55

tangshiyong2004 发表于 2017-12-1 22:42
质量在哪里

问题已经解决了，多谢大神翻牌，嘿嘿

不负流年 · 发表于 2017-12-17 09:20:17

多看看书吧，这个挺基础的

summer同学 · 发表于 2018-3-23 17:01:15

不负流年发表于 2017-12-17 09:20
多看看书吧，这个挺基础的

您教训的是，哈哈，自己确实思考不够
