关于fluent的流量计叶轮固液耦合问题请问

[复制链接]
发表于 2019-11-29 10:39:25 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

x
我现在想模拟一个流量计内叶轮转动,求流量计内叶轮转速随流量变化的关系,

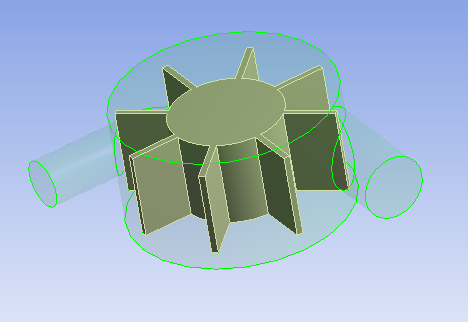

模型大致是这样的
1. 液体的模型是外面整个腔体,中间挖掉一块叶轮的区域;
2. 固体的模型就是内部的棕色区域;

然而现在模拟出来的结果却是这样的:

可以看到这个结果就仿佛叶轮根本没转一样,所以想请问下大家我这里是哪里设置错了呢?

我选的模型是K-e模型,没选多相流(多相流几个模型试了都发散,唯一一个好的结果跟这个差不多);

叶轮的solid cell zone设置是这样的:

我没点frame motion(试过点了,设置了转速,结果还是一样的),转轴位置和方向我都确认过没问题;
接触面设置是这样的:

接触面设置没法做任何修改,点了就报错,我就没管它
dynamic mesh没动它;
然后迭代了50次,就出现了以上的结果;

由于不知道问题出在哪,我在想是不是模型选择错了,应该选多相流?还是说应该用固液耦合在workbench里就引入fluent和DS两个?
还是说我的腔体模型不改挖掉叶轮那个区域,让两个模型交叉?
谢谢!!

 楼主| 发表于 2019-11-29 10:41:02 | 显示全部楼层



登录/注册后可看大图

补结果图
 楼主| 发表于 2019-11-29 10:42:17 | 显示全部楼层

叶轮处cell zone的设置


登录/注册后可看大图

 楼主| 发表于 2019-11-29 10:44:20 | 显示全部楼层

然后是接触面的设置


登录/注册后可看大图
