【求助】网格边界层怎么画

海浪花 · 发表于 2009-3-9 21:07:07

您需要登录才可以下载或查看，没有账号？注册

x

我的模型是横截面积为梯形的20米通道，通道的顶部有10米长的风筒向通道里送风，我想把通道四壁的网格画密一些，中见画疏一些，怎么做呀？有风筒的地方怎么画边界层，我画的为什么有风筒一段的边界层和另一端的不一样高呢？

averyisgood · 发表于 2009-3-9 21:18:26

最好有图形化的说明，简单的文字描述让人不太好理解呢。

海浪花 · 发表于 2009-3-9 21:33:46

怎样才能把我画的模型粘到这里来呢？

海浪花 · 发表于 2009-3-9 21:37:18

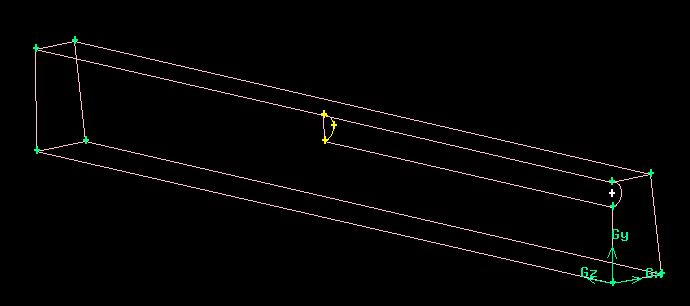

这是我建的模型，麻烦高手帮我看看！谢谢

海浪花 · 发表于 2009-3-13 19:17:23


海浪花 · 发表于 2009-3-13 19:22:09

风从中间的圆筒进入，到了顶端的面后风流再返回来，我想把贴近通道四壁和顶端这五个面的网格画密一些，中间无所谓，我该怎么画呀，已经困扰我一个多月了，郁闷呀！各位帮帮我把！

海浪花 · 发表于 2009-3-14 20:05:14

帮帮我吧！

海浪花 · 发表于 2009-5-15 10:44:43

没有人会吗？我试着先划分面，再划分体，也试了分块划分，可圆通的出口面总是提示错误，那位高手帮忙指导一下！谢谢！
