[请教]圆环套圆环的模型如何画出高质量网格

喜欢猫咪的鼠 · 发表于 2009-4-22 14:31:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

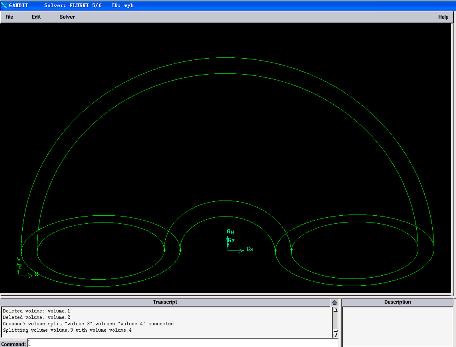

我只会用GAMBIT，试了很多方法画出的网格质量都很差，请达人指教，谢谢！

tjppjt · 发表于 2009-4-27 08:34:23

分区画。若需帮助，请联系：tjp999999@126.com

iamquakelpc · 发表于 2009-4-28 12:20:29

这个很容易划，我给你我划的步骤：
首先是建立模型

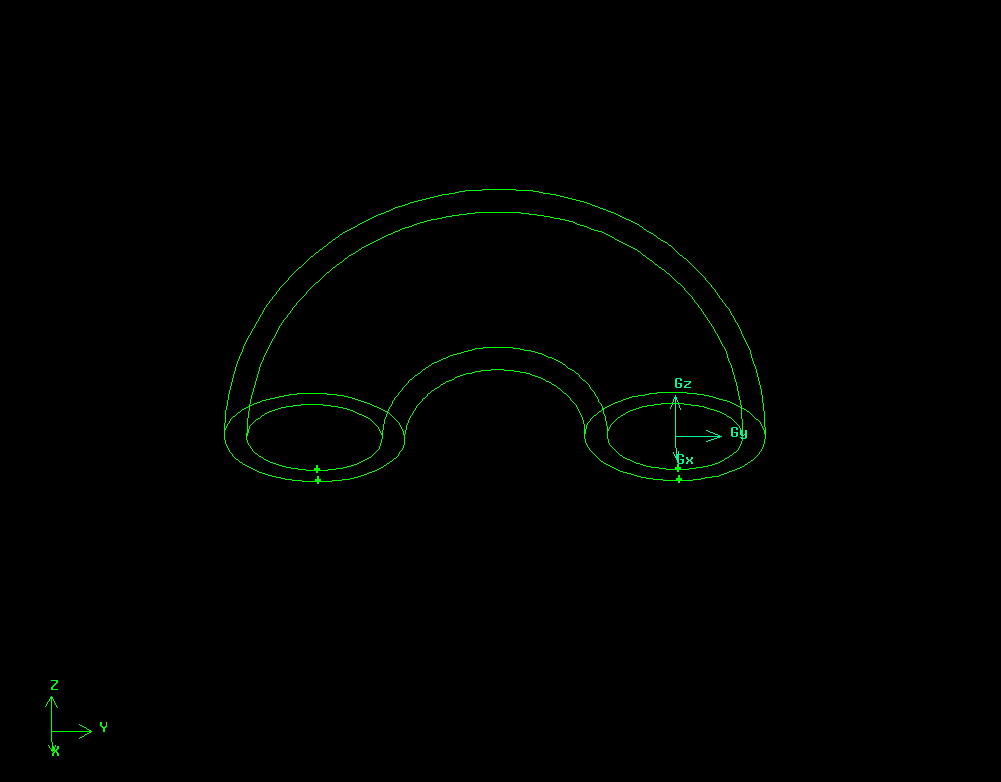

[localimg=385,300]1[/localimg]

然后在建立四条线

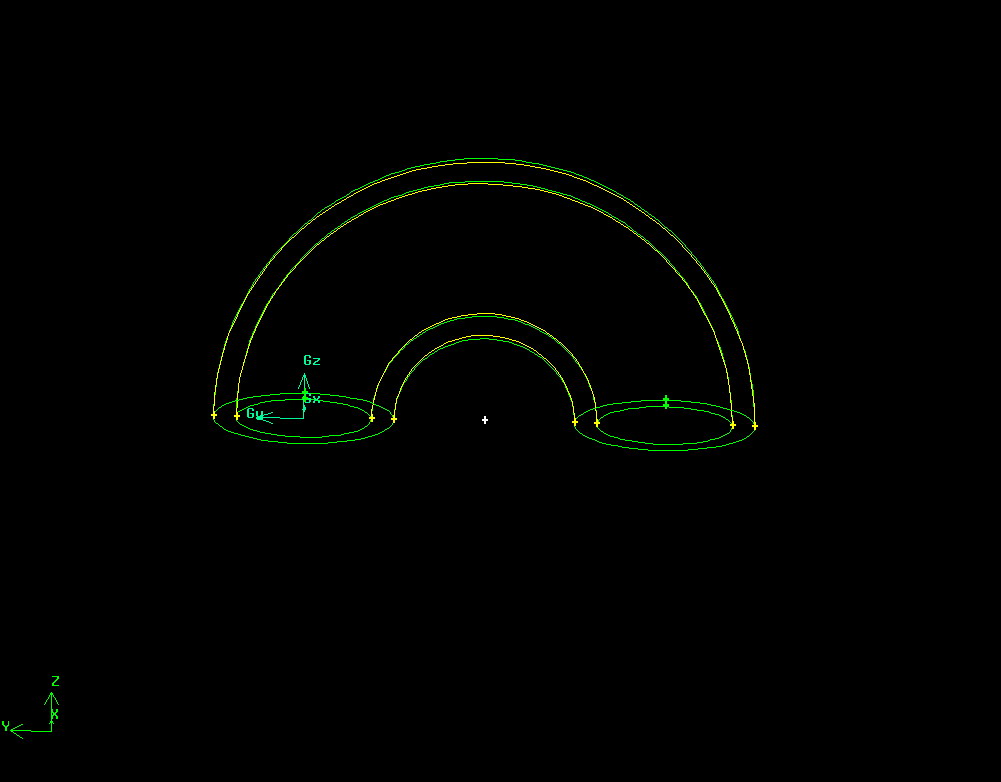

[localimg=385,300]2[/localimg]
用这四条线去分割（split）圆环的内外壁面
[localimg=385,300]3[/localimg]

iamquakelpc · 发表于 2009-4-28 12:21:02

为什么没图呢？

iamquakelpc · 发表于 2009-4-28 12:27:51

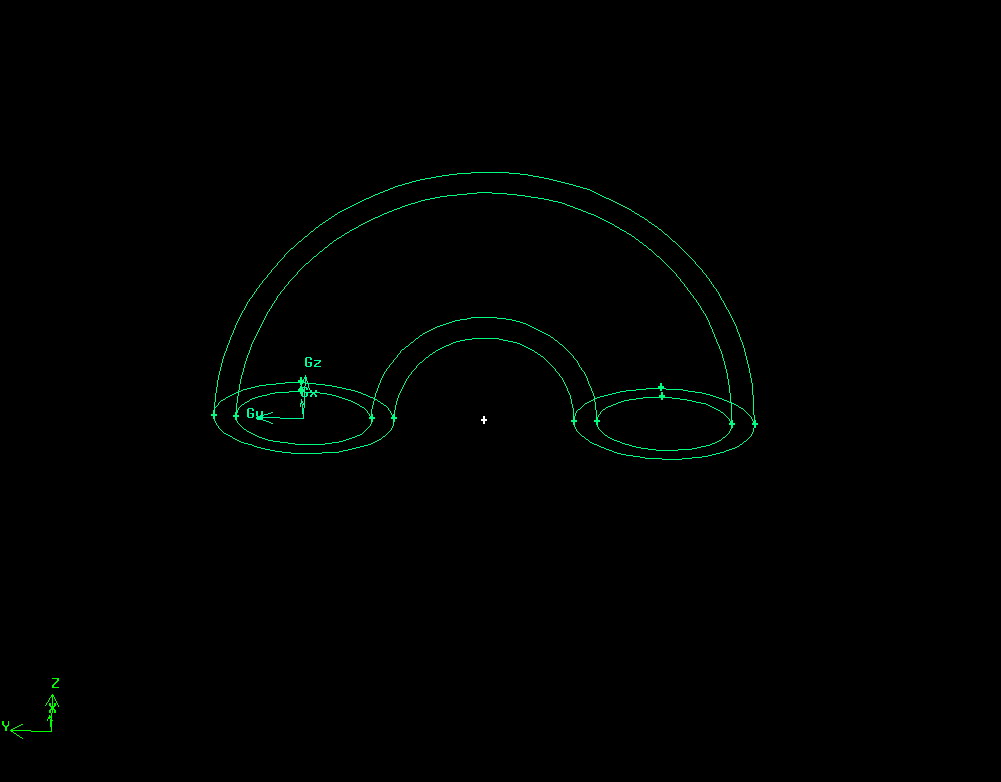

这个很容易划，我给你我划的步骤：
首先是建立模型

iamquakelpc · 发表于 2009-4-28 12:29:08

然后在建立四条线

iamquakelpc · 发表于 2009-4-28 12:30:20

这个很容易划，我给你我划的步骤：
首先是建立模型

然后在建立四条线

用这四条线去分割（split）圆环的内外壁面

注意：这时候体变为了虚体，但这对你化网格没有任何影响

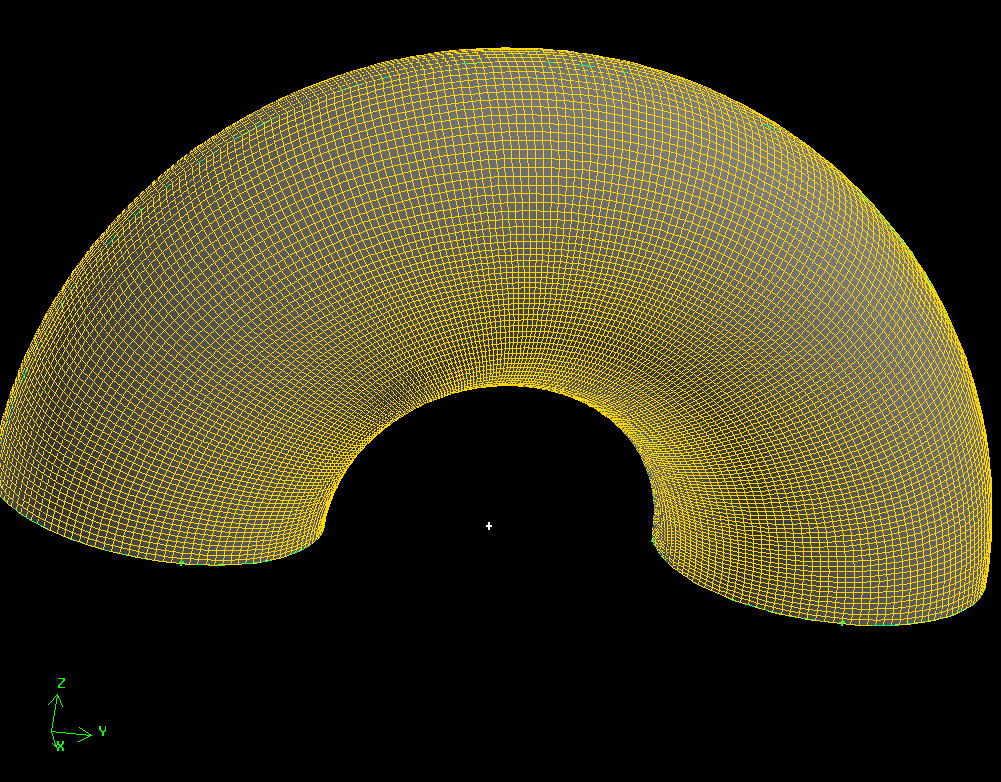

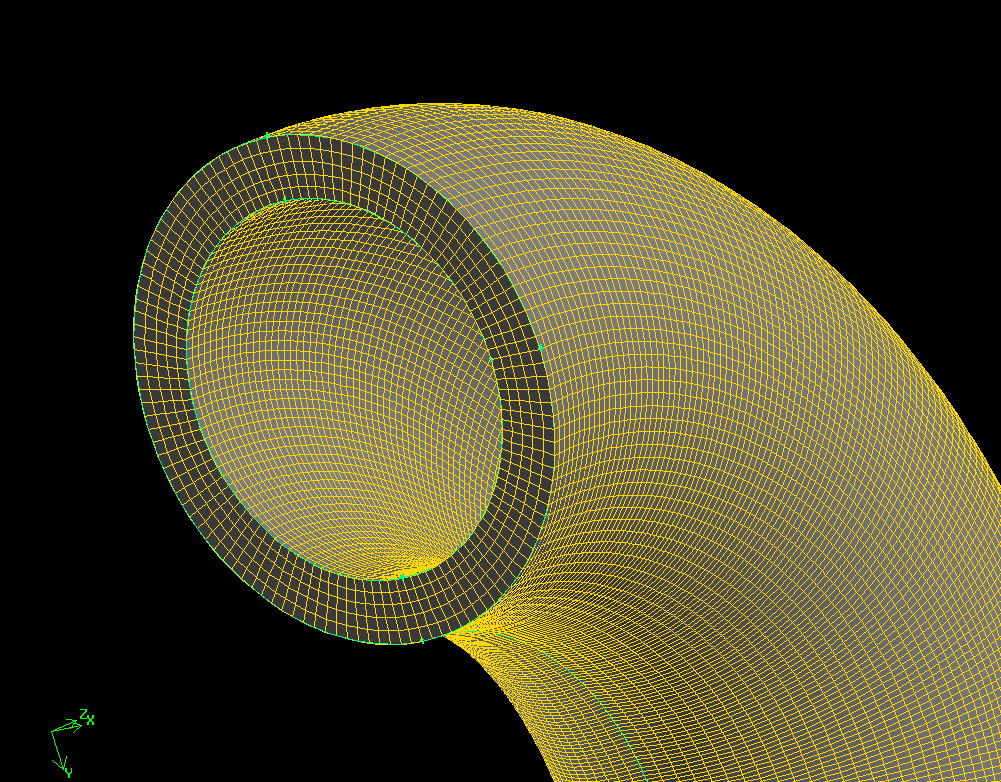

最后生成网格

iamquakelpc · 发表于 2009-4-28 12:30:49

用这四条线去分割（split）圆环的内外壁面

注意这时体变为了虚体，但这对你的模型化网格没有任何影响

iamquakelpc · 发表于 2009-4-28 12:31:45

faint 服务器反应这么慢啊

tjppjt · 发表于 2009-4-29 10:42:23

上面的这位仁兄的网格划的很好啊

ryyt0525 · 发表于 2009-4-29 15:05:48

楼上的楼上那位仁兄真的是个中高手啊！厉害厉害！

喜欢猫咪的鼠 · 发表于 2009-4-30 12:31:49

我后来差不多也是这么做的，直接对体模型进行对称面切割，然后再划网格。我研究的实际模型是几个类似这种结构的组合，费了老大劲才搞定。
Anyway，谢谢 iamquakelpc 的指点。

hawkcz · 发表于 2009-5-19 20:36:16

恩高手啊这样的效果是不错

qxtxdy · 发表于 2009-5-21 21:18:39

这个圆环是不封闭的，如若圆环是封闭的，要画出这样的网格，我用了上述方法，不行.不知iamquakelpc有没有什么方法

浪子轻狂 · 发表于 2010-8-17 15:33:37

画的过程还是繁琐了点
