这个网格怎么画

dodoyan · 发表于 2009-6-3 00:09:02

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

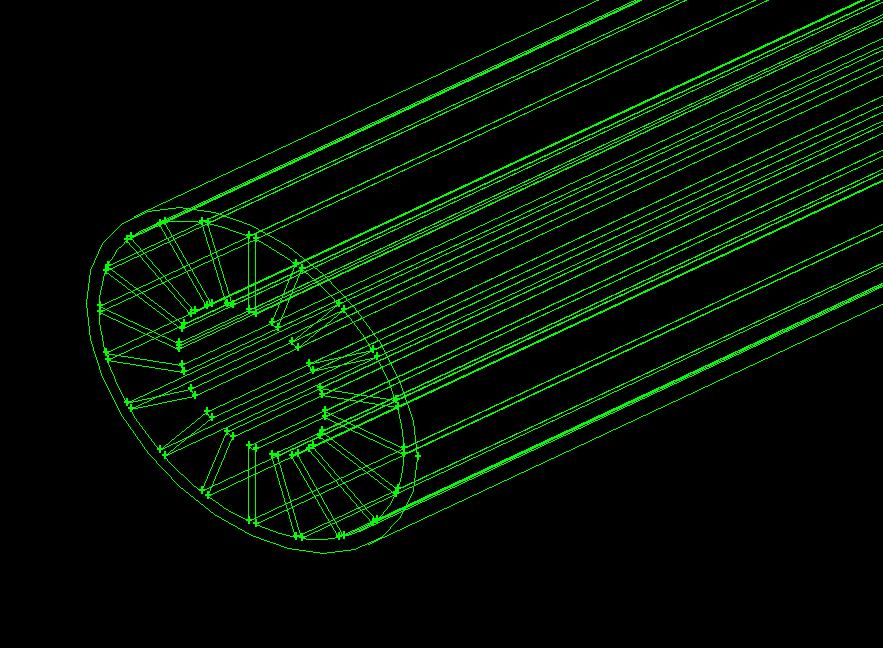

pic

这个网格怎么画？
试过好几种分块（把中心区划分出来，壁厚划分出来，夹缝划分出来），都没能成功划分完网格
是个内肋片管
最初把肋尖画成直线了，那时候肋画不出网格，后来把肋尖那个地方画成跟肋根一样的圆弧，这时候肋可以画，但是管中间因为肋尖是弧又不能画网格了....
哪位朋友给看看

附了DBS文件

[ 本帖最后由 dodoyan 于 2009-6-2 16:19 编辑 ]

iamquakelpc · 发表于 2009-6-3 10:42:40

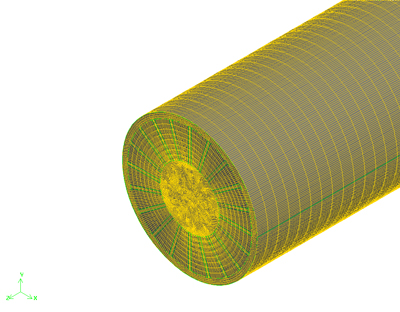

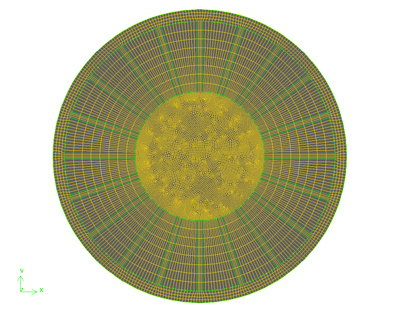

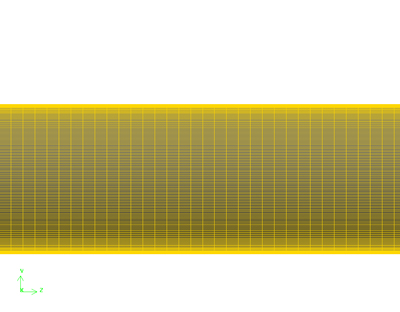

你建的模型不太好

zlxknight · 发表于 2009-6-3 12:23:01

你这个图有问题啊
怎么画的？

dodoyan · 发表于 2009-6-3 14:21:30

能仔细说一下吗
该怎么弄啊？

dodoyan · 发表于 2009-6-3 14:22:33

你现在这个好像肋片厚度上没有网格啊

dodoyan · 发表于 2009-6-3 14:43:48

知道建模问题在哪儿了，我再看看

iamquakelpc · 发表于 2009-6-4 04:55:36

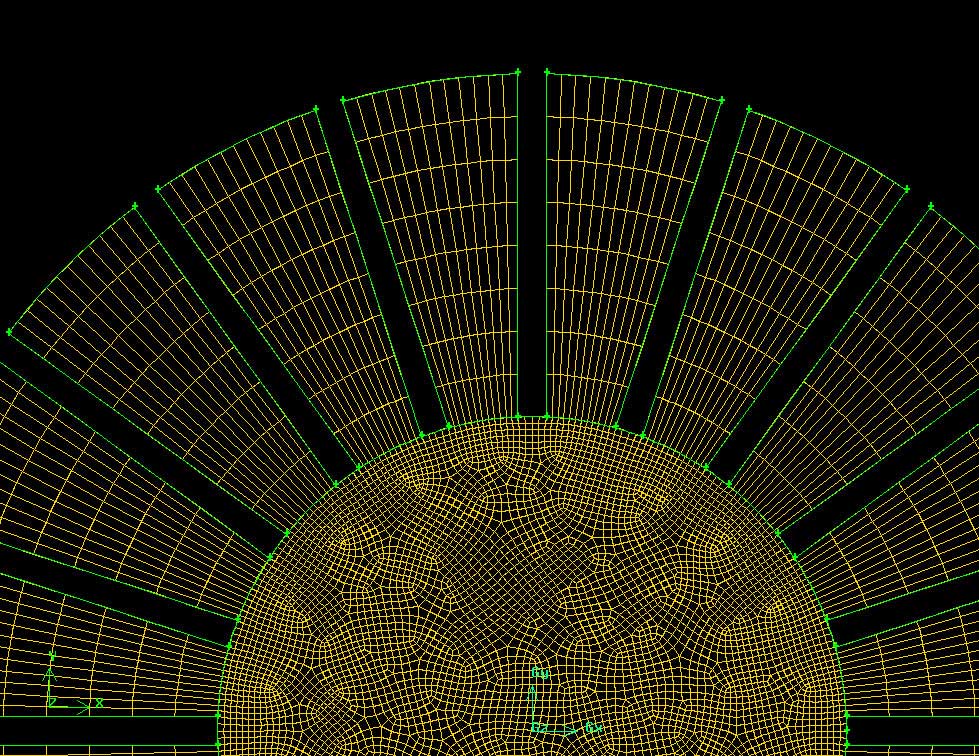

怎么可能肋片上没有网格

zhou2004qian · 发表于 2009-6-5 23:34:16

各筋板的角度是一样的吗？那样可以只画一个，然后旋转就能得到整圈zhengquande.zaishuo你这个是流热耦合把？
