bjGEO-用cad帮助画网格的插件

shirazbj

安装：

把该插件文件bjGEO.dll拷贝到c:\bjPlugIns\bjGEO\目录里

加载：

cad软件为免费的nanoCAD。与AutoCAD的dwg兼容. 在nanoCAD里用netload命令，把该插件bjGEO.dll加载。

用法：

在cad下用直线，折线，弧线和样条线画流场的边界和内部形体。边界和形体必须是闭合的。
再用此插件输出gmsh的geo文件. 在nanoCAD的命令行里，执行bjGEOout, 提示输入文件名（缺省：1），输出该名的geo文件（缺省：1.geo）。输出文件在c:\bjPlugIns\bjGEO\目录里。
然后用gmsh分非结构网格。

附一个流场dwg文件。演示版（有最大点数限制）。

[ 本帖最后由 shirazbj 于 2013-1-29 11:10 编辑 ]

shirazbj

例子。
红线为入口
蓝线为出口
白线为wall

[ 本帖最后由 shirazbj 于 2013-1-13 17:25 编辑 ]

shirazbj

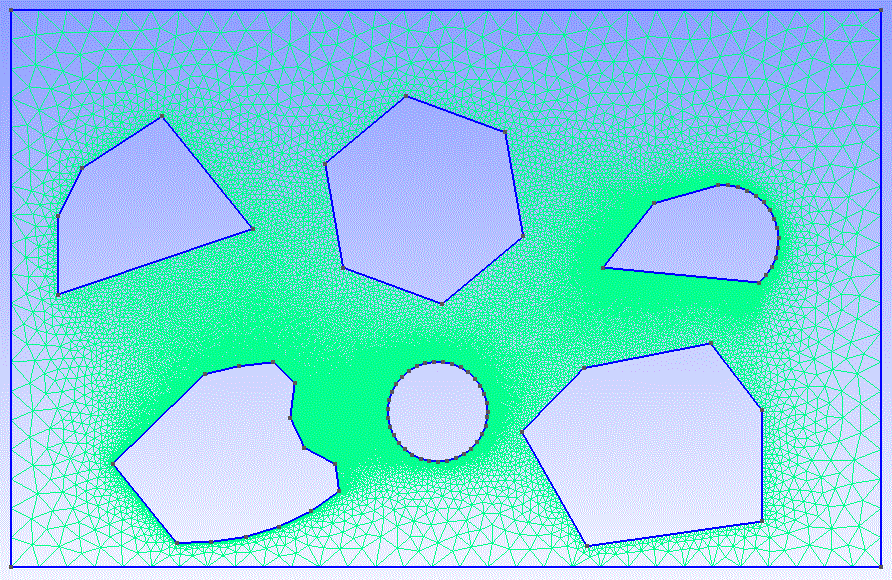

另一个的最后网格结果

[ 本帖最后由 shirazbj 于 2013-1-29 18:27 编辑 ]

milaoshu

这个网格生成程序哪来的啊？很强大的样子

shirazbj

网格生成用gmsh.是开源软件。
这个插件是给gmsh准备它的几何形体geo文件。要不然手工准备起来，有点烦。

shirazbj

更新了一下。增加了一个读文件的命令bjLoopIn,方便读叶型文件到cad里。

[ 本帖最后由 shirazbj 于 2013-3-25 08:10 编辑 ]

ruru910183

请问楼主插件在哪里啊

shirazbj

原帖由 ruru910183 于 2013-3-29 11:21 发表


登录/注册后可看大图

请问楼主插件在哪里啊

本来更新了一下。但论坛现在不能上传附件了。
新的nanocad4.5可以在启动时加载插件。
