GridPro比较常见的三种奇异点简要说明

PQY26 · 发表于 2013-9-11 16:03:41

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

有的时候拓扑建立好，Ggrid的时候，会提示有奇异点（severe singularities）。此时也可以生成网格，但是质量往往会很差。
列举三种比较常见的：
1. 不符合“外部面上关联的点向划分网格一侧必须只引出一条拓扑线”的原则。
   做wrp很多时候就是为了消除或者防止这种奇异点的产生。比如圆形边界，可以将四边形拓扑向内做一层wrp来保证没有奇异点。
2. 不符合“内部面上关联的点向两侧必须各有一条拓扑线”。
   这种奇异点一般需要修改拓扑。比如二维机翼加的圆形内部面，由于内部面的点向两侧均引出一条拓扑线，所以内部面的点可以通过在两侧拓扑之间用I键直接插入来得到，官网上naca0012教程里图18删的那两条拓扑线就是为了达到这个目的。
3. 不满足“两个面夹角之间只能一个拓扑块”的原则
   这种奇异点多出现在两个面夹角为钝角或大于180度的情况，一般可以通过添加内部面来解决。在两面夹角中间加入一个内部面，那么内部面与两个面之间夹角就可以各有一个拓扑块。类似地，每增加一个内部面，也就可以增加一个拓扑块，这样夹角比较大的拓扑结构就不会太过扭曲（如字母E，有很多270度夹角，可以通过添加两个内部面来控制拓扑）。

这里就论坛里对最近出现的几种奇异点问题简要说明一下，消除奇异点的方法不唯一，奇异点的种类也还有其他的，等遇到了再说明~

[ 本帖最后由 PQY26 于 2013-9-11 16:05 编辑 ]

PQY26 · 发表于 2013-9-11 16:07:06

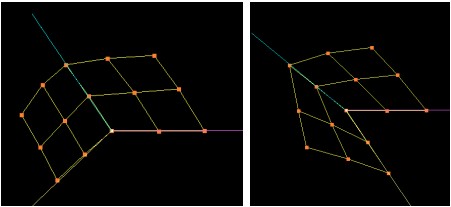

这个图是对第三种奇异点，通过添加内部面的解决办法

milaoshu · 发表于 2013-9-11 18:09:30

第一个来学习下

a582234617 · 发表于 2013-9-12 07:52:05

二维上的四边形拓扑是一个拓扑块儿，三维上的六面体是一个拓扑块儿
除了这三种，还有哪些奇异点呢？

PQY26 · 发表于 2013-9-12 11:45:19

二维拓扑一个点连六条拓扑线也是奇异点但这种比较弱有的时候完全不影响网格二维冷却通道那个案例小孔附近很多连六条的没什么影响

a582234617 · 发表于 2013-9-12 12:59:30

哦，我分析的时候也猜测是在二维情况，所以影响不大，原来如此

wenh0 · 发表于 2013-9-16 13:56:56

是哦！！占沙发！嘻嘻嘻

筱炜轩 · 发表于 2013-9-20 08:59:44

突然感觉到我学划分网格软件有点本末倒置，直接按教程一步步划，基本的理论东西太少了，哈哈，高手多指教啊！

a582234617 · 发表于 2013-9-20 12:53:23

那十五套教程是Gridpro的经典入门教程。
学会这个帖子再反过来看教程，理解会更深刻。

hshen0 · 发表于 2013-9-28 14:14:37

帮忙支持一下了！！嘻嘻嘻

jianx0 · 发表于 2013-10-30 14:18:24

很不错哦1！占沙发！！嘻嘻嘻

谜之骑士 · 发表于 2018-7-25 23:42:45

顶顶顶
