用read MACRO的方法将拓扑镜像

PQY26

之前有发帖说过用read MACRO的方法将拓扑复制，这里说下拓扑镜像

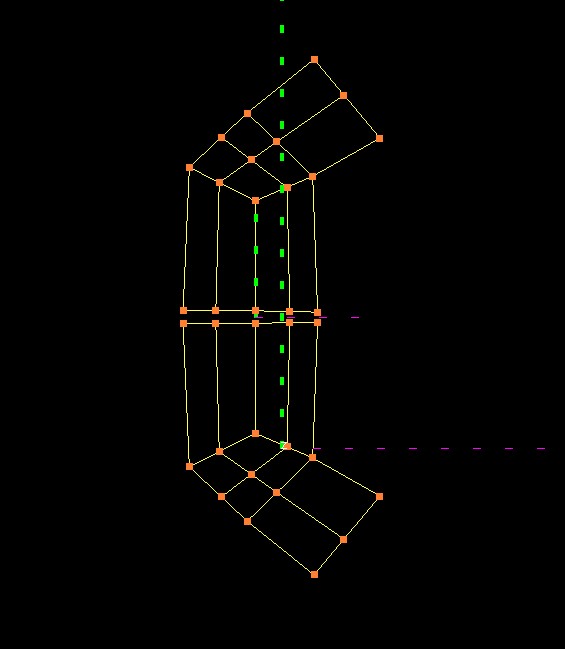

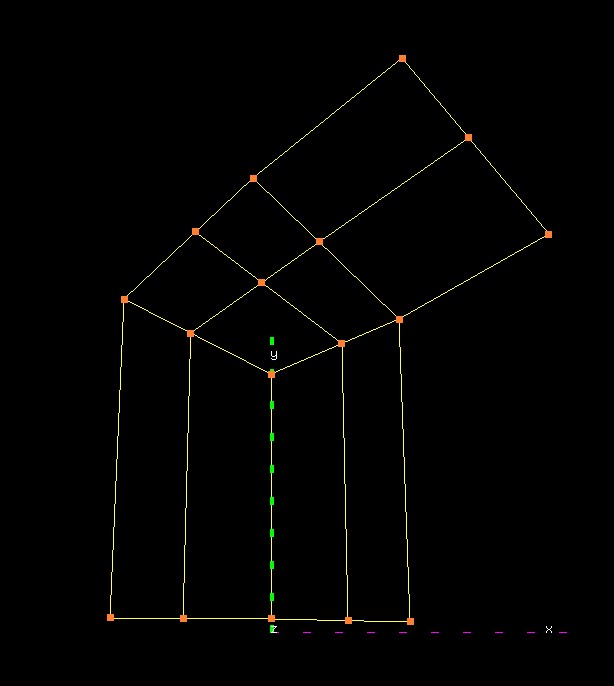

1.对于对称结构的拓扑，先做好一侧的拓扑，保存fra文件（例   1.fra）；
2.删除所有面，另存一份fra文件（例   2.fra）；

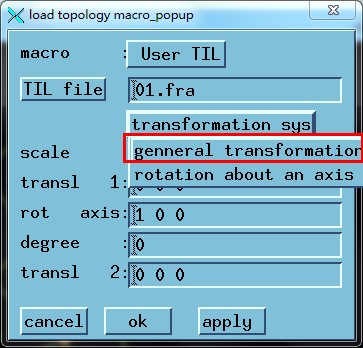

3.打开1.fra文件，选择topo菜单下的read MACRO，将第一行的按钮选为User TIL，在第二行选择2.fra文件，将第三行选为general  transformation；

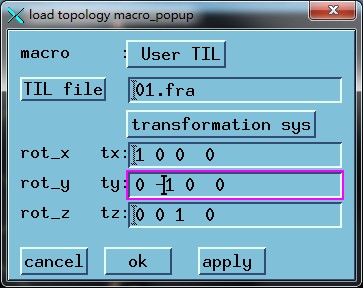

4.此时的窗口将会发生变化，下面三行的前三列构成的矩阵为旋转矩阵，例如图片中将关于xoy进行对称，则将第二行改为0 -1 0；
5.选择ok置入。

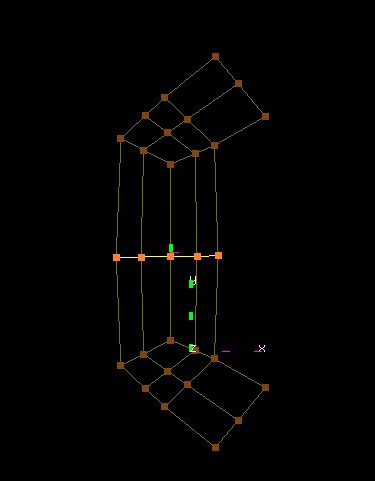

关于复制后的拓扑拼接问题，可以采用右侧拓扑面板中的glk按钮

1. 将需要拼接的一层拓扑选入拓扑组1（注意这里必须是1组）；
2. 将需要拼接的另一层拓扑选入拓扑组2（这里除拓扑组1均可）；

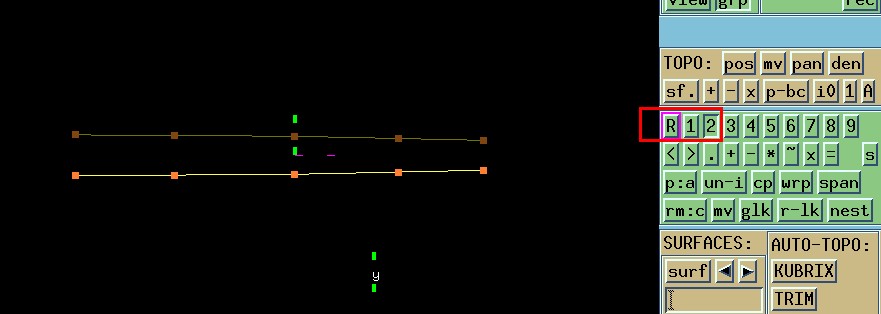

3. 在组2激活的状态下，将拓扑组显示选为“R”；
4. 选择glk按钮，选择第一项 merge 2 groups；

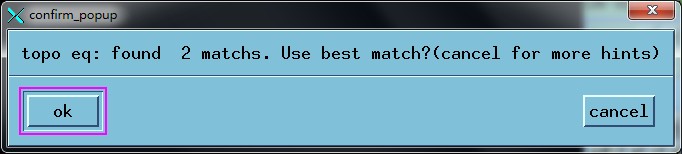

5. 弹出对话窗口中选择ok。

此时两层拓扑将会合为一组，快速实现拓扑的拼接。

[ 本帖最后由 PQY26 于 2013-10-22 16:30 编辑 ]

PQY26

一些窗口和按钮

[ 本帖最后由 PQY26 于 2013-10-22 16:21 编辑 ]

PQY26

拓扑复制的帖子
http://www.cfluid.com/bbs/viewthread.php?tid=139162&extra=page%3D3

旋转矩阵的设置与椭球面设置中的设置方法相同
http://www.cfluid.com/bbs/viewthread.php?tid=139202

PQY26

补充说明一下    read MACRO窗口中 general transformation模式下  矩阵的第四列为平移   如沿x轴正向移动5，就将第一行改为1 0 0 5

关于拓扑的旋转，两种模式均可完成，rotation模式通过输入旋转轴和角度实现，  general模式通过旋转矩阵实现
