发piv 实验图

foxes

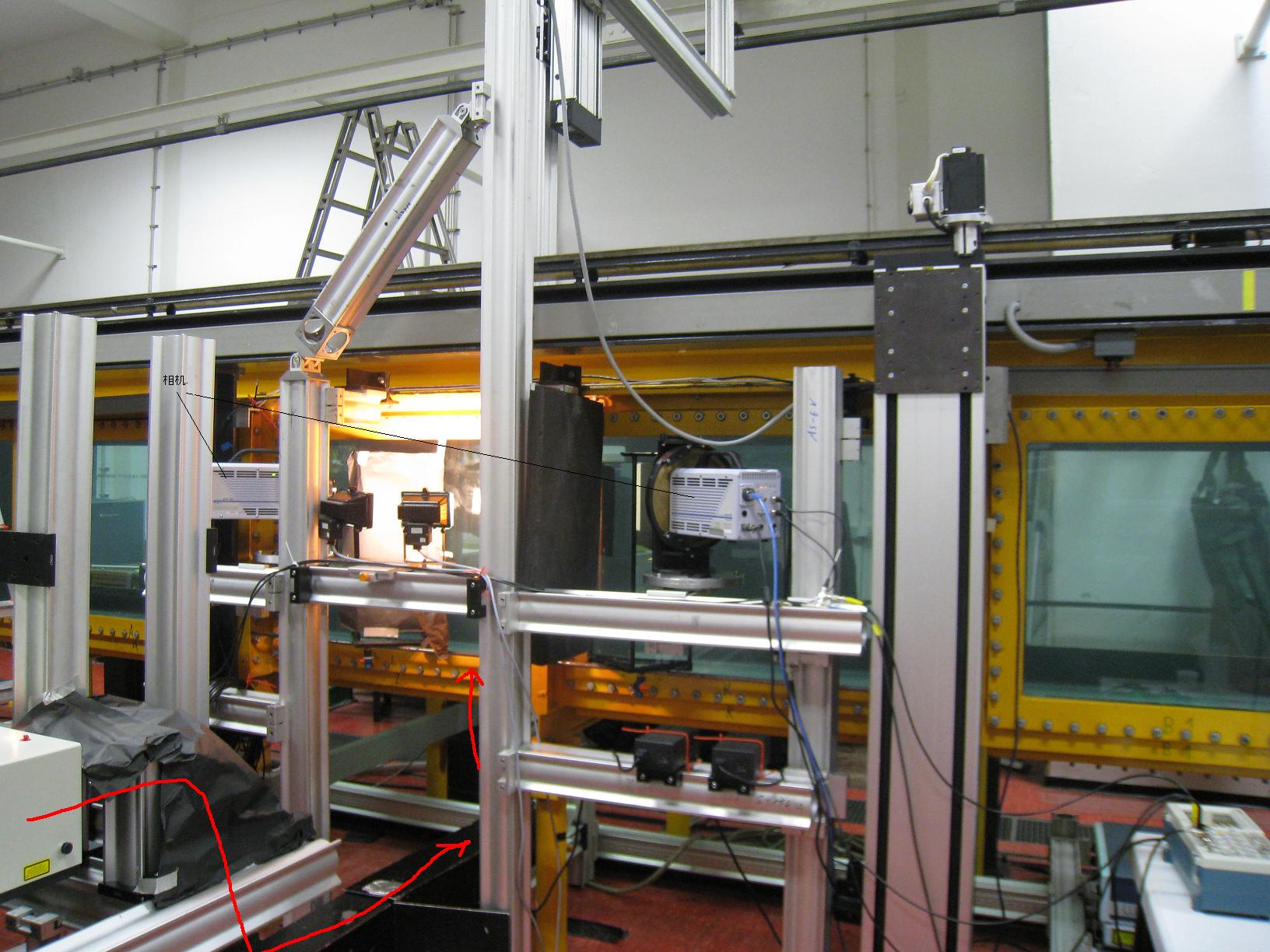

两个相机大概夹角90度，水 槽1m*1m的样子激光从下面往上照。

[ 本帖最后由 foxes 于 2009-3-3 17:46 编辑 ]

foxes

粒子在加入水槽前，先在一个杯子里面搅拌，还是飘在水上面一大块，加点 改变表面活性的东西（洗涤剂还是什么的）可以混合的好一些，再慢慢倒入水槽。 相机1000fps，1024*1034 像素。粒子直径 大概20微米。

[ 本帖最后由 foxes 于 2009-3-3 18:08 编辑 ]

foxes

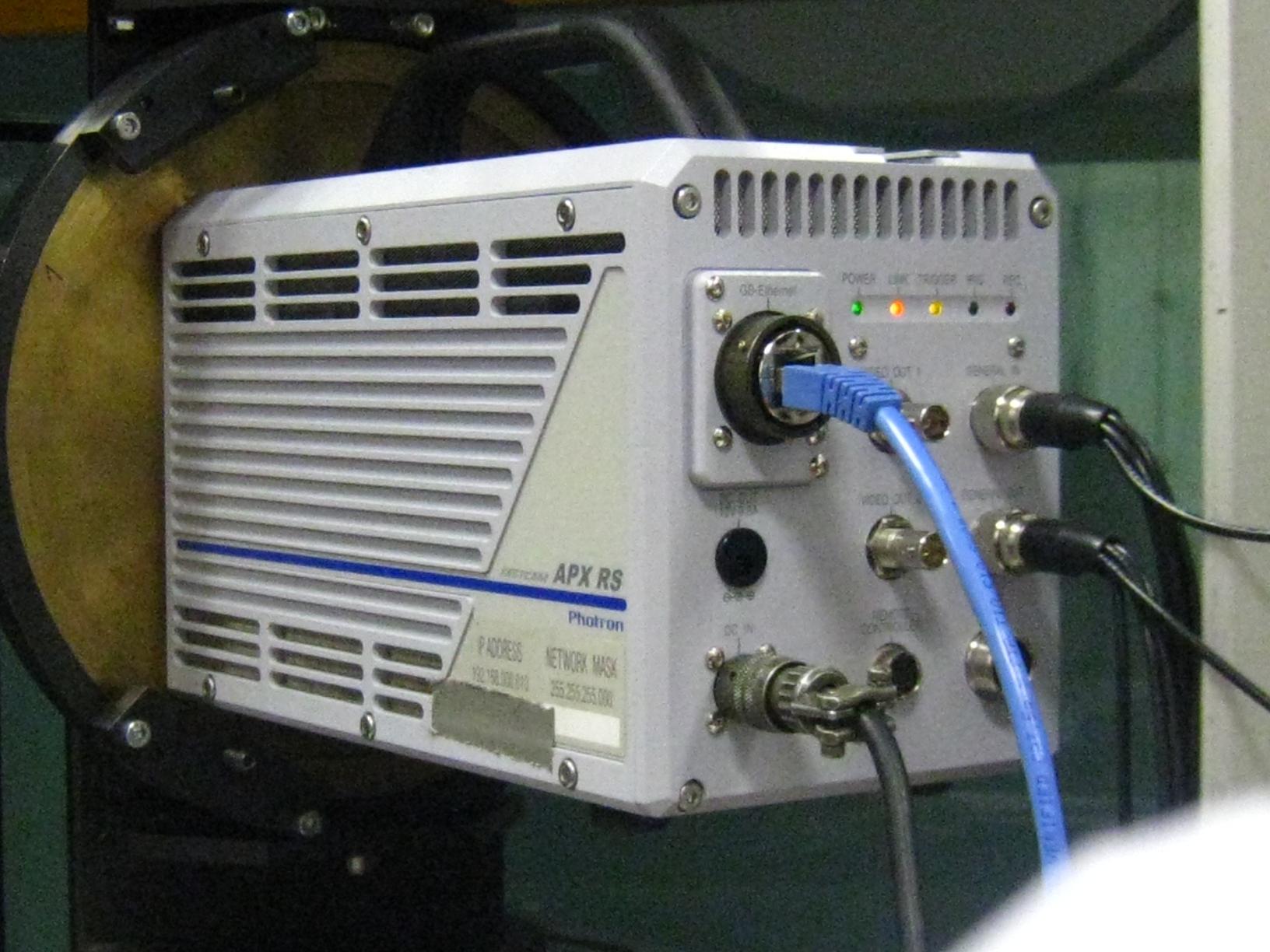

高速相机照片。
相机水平放置，可以水平，垂直方向旋转。



[ 本帖最后由 foxes 于 2009-3-3 18:06 编辑 ]

foxes

piv测量变形（偏移）：

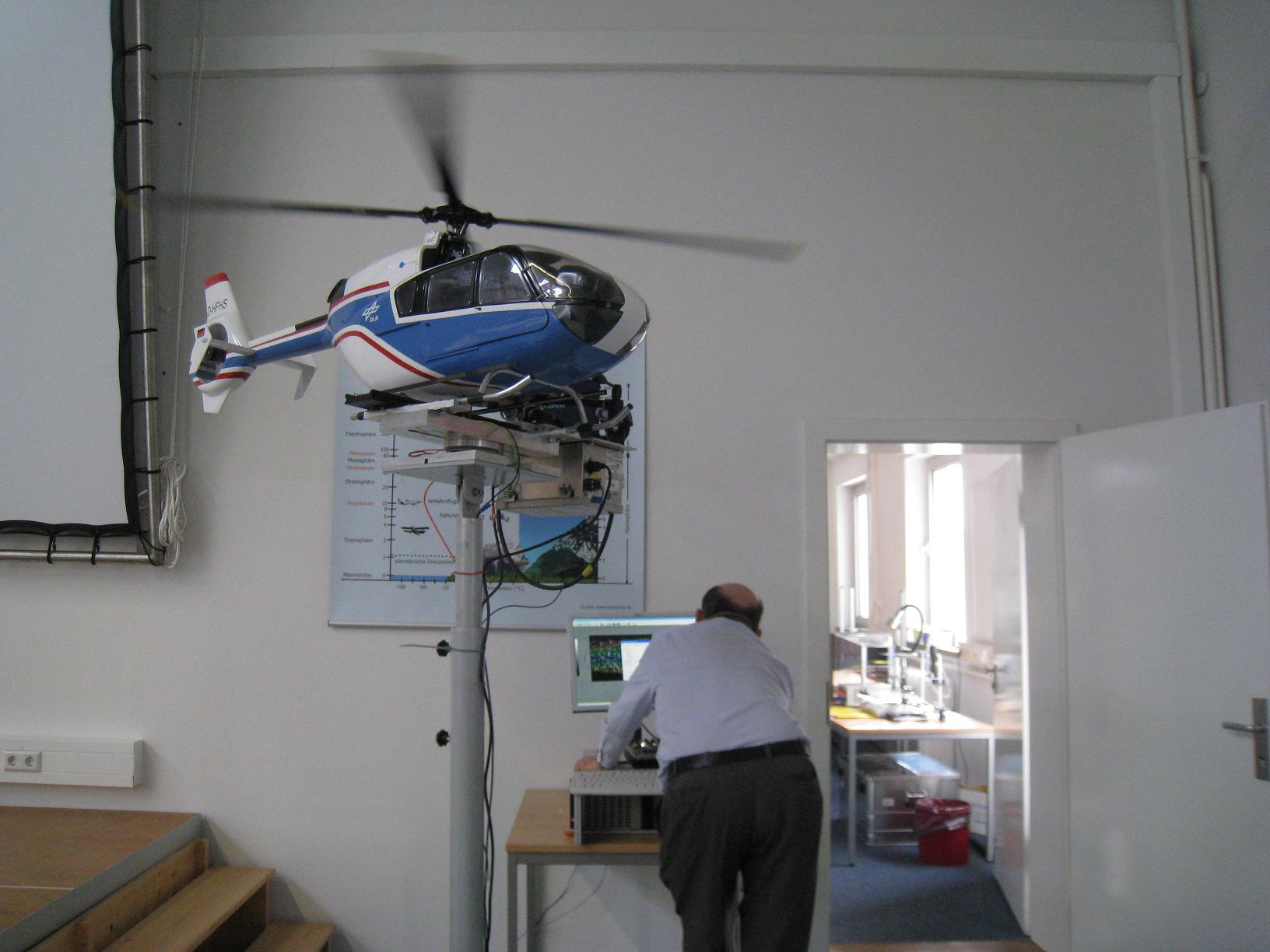

打印一张piv粒子图像，贴在一个模型直升机的螺旋桨上，旁边用一个可以控制闪光频率的闪光灯，和相机同步工作，每当螺旋桨转到相机前就拍照，然后和静止的或者是上一次转过来的照片做piv处理。可以计算出来螺旋桨在转动过程的偏移分布。计算机可以在短时间内给出前面几次的变形结果。

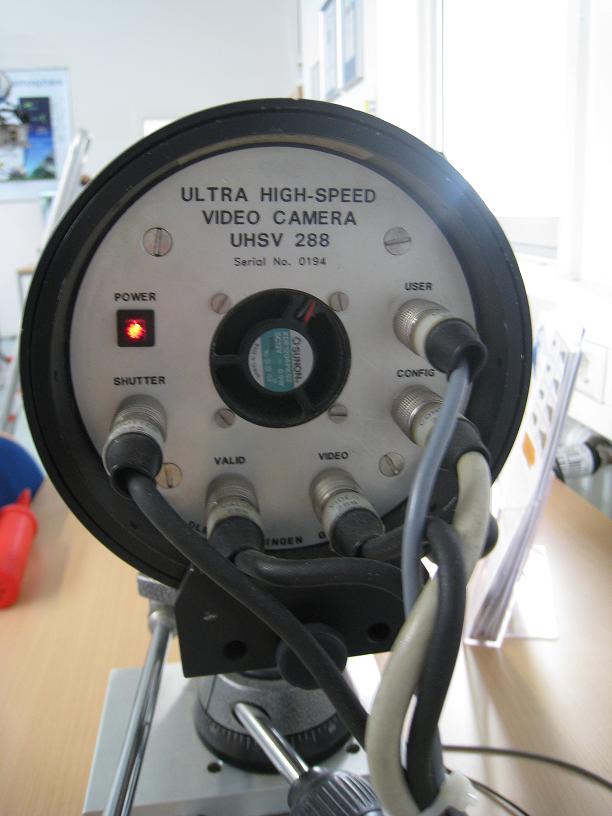

又一个相机 ，ultra high speed video camera , 具体速度1000，000 fps ，实验过程只能拍8张照片，尝试了一下当气球被捅破的过程，很漂亮。




[ 本帖最后由 foxes 于 2009-3-7 10:54 编辑 ]

FlowTech

这个方法有意思，下次试试看。我刚刚弄了一个LIF，粒子怎么都不分散。请教一个弄过这个的人，说，用手搓效果最好，挫上个把小时就分散了。俺就被小小的雷了一下。后来流路全开，粒子在管道和泵里面跑了几圈之后， 全都分散的很好了，啥都没做。

FlowTech

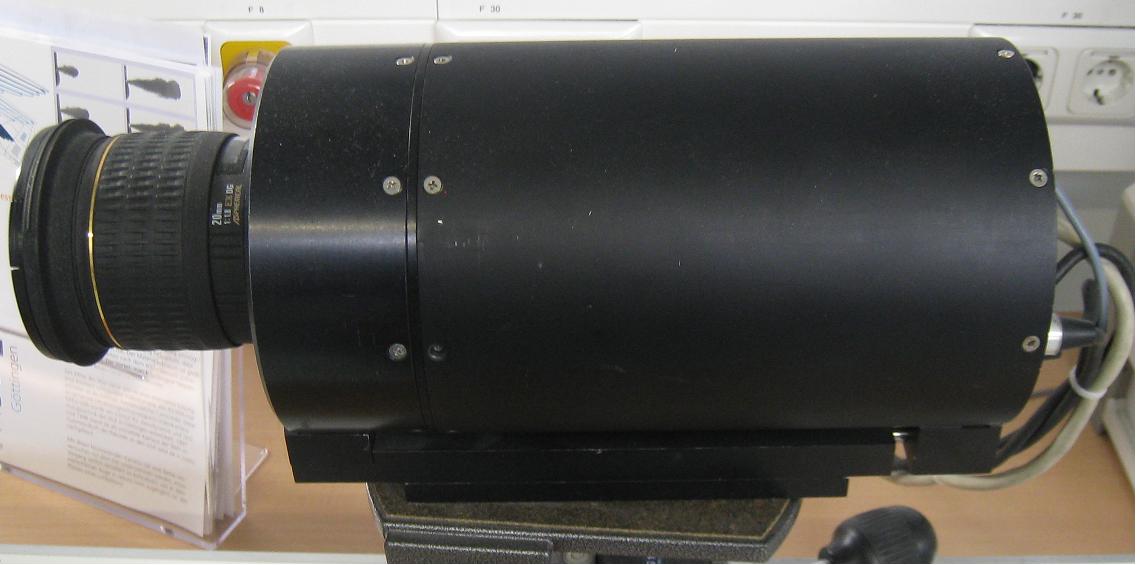

这套设备很奢侈啊。架子很棒。相机也很好。相机的scheinflug adapter是定做的吗？是不是拿来做dynamic piv?

mmblal

搅拌粒子的时候，加一点洗相片用的显影水会好一点。

foxes

很多东西，这帮人都自己加工，当然舍得花钱，做的自然漂亮。另外就是从头到尾都是他们设计的。

FlowTech

这不是您的实验室？养一帮会作机加工的人可不便宜。兄弟我给自己做零件，打得四个眼里面总有一个眼对不上。

foxes

我一无所有，连piv 的书都没有看懂，只是跑到别人实验室拍。觉得很多人的思路很有意思。变着法子玩花样。发到这里分享一下。

接下来是 holography，全息照相不仅记录了被摄物体的反射光波强度（振幅）而且还记录了反射光波的位相。如果用特殊激光照射这一全息图时，就可以看到一幅立体图像。我不懂，发出来给大家看。很久以前的了，老头说当时他还年轻，照片右边那个人，觉得是一个中国人。不过也没有打听。

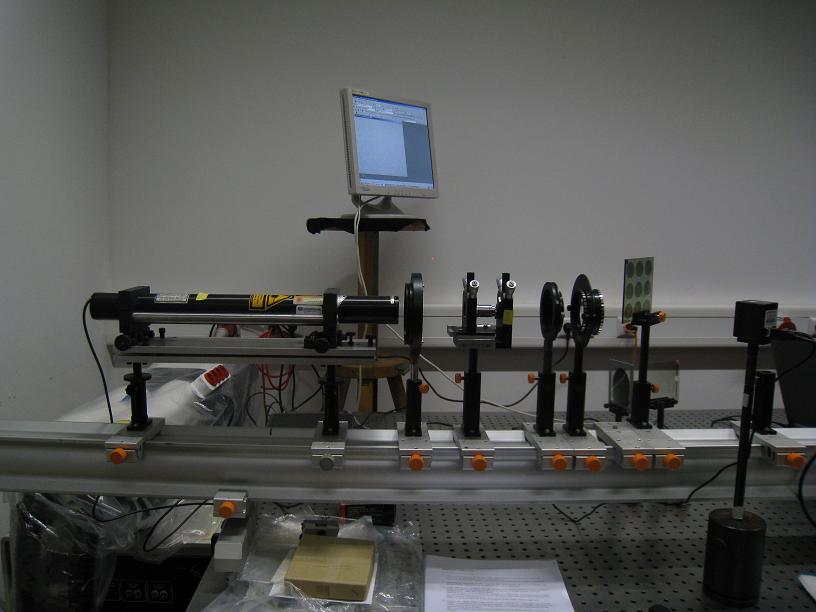

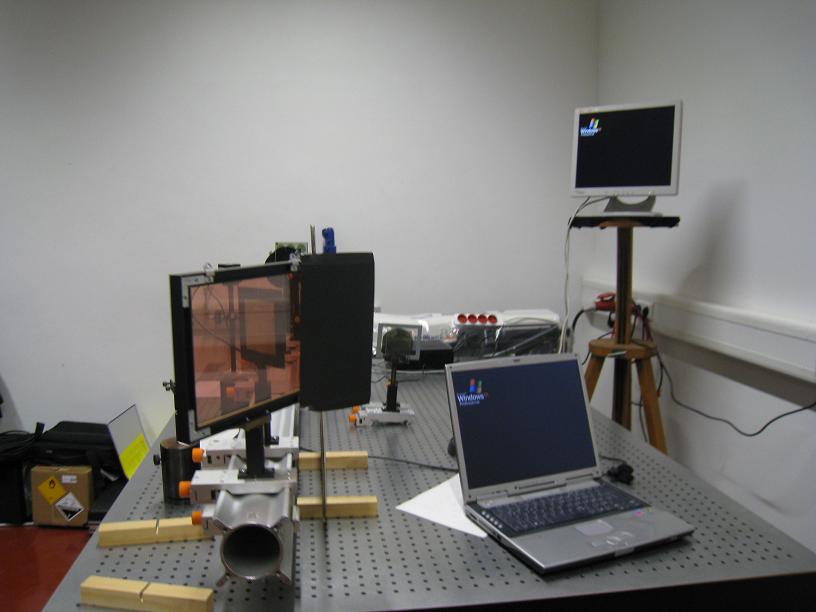

实验系统图

换一个角度


[ 本帖最后由 foxes 于 2009-3-5 16:24 编辑 ]

tuvw116

跟帖是一种友情 是一种欣赏别人的善良！


登录/注册后可看大图

人又不聪明，还学人家秃顶！！麦考林卓越问道官网当当网dhc

foxes

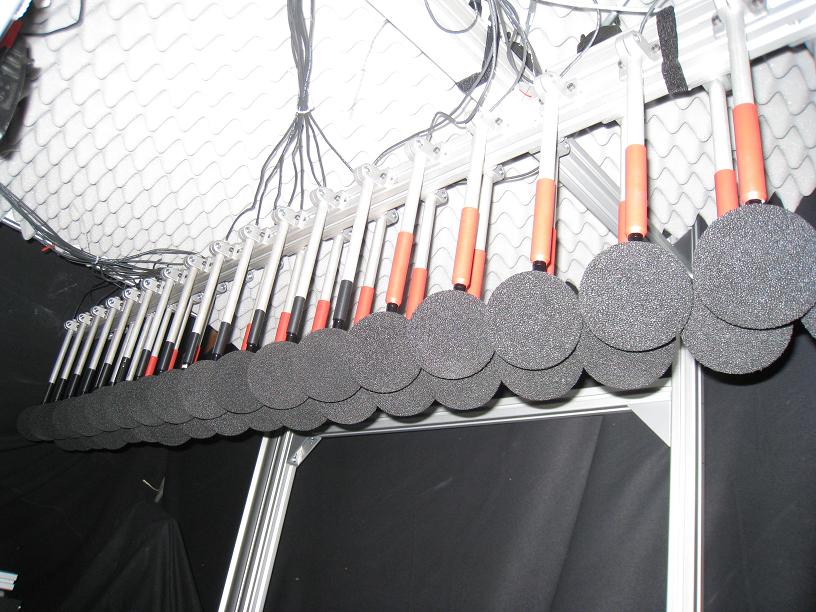

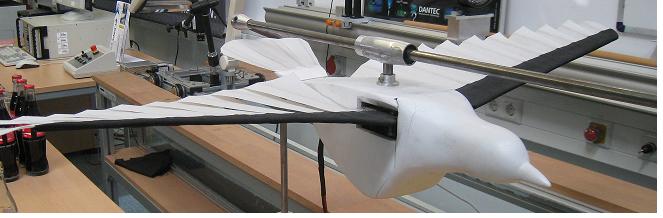

体视piv， 4个相机布置在一个机翼的下面，然后测量后面涡脱落的过程，上面同时布置了两排麦克风，来记录噪音。

由于需要处理的数据量大，所以用一个cluster 来处理实验结果，有点 数值计算n多网格三维流动的意思。化上几天去处理图片，然后出来一个随时间变化的流畅结构，然后再配合涡脱落过程声音信息，来设计机翼，或者其他东东的形状啊什么的。





[ 本帖最后由 foxes 于 2009-3-7 10:48 编辑 ]

foxes

平时用的piv都是用激光来照明，现在有人正在尝试用 LED 发光二极管，加上一些辅助电路和光学装置，可以控制的LED 发光3000HZ或者更高，尽管要受到硬件的影响通过的电流有几十安培到一百安培，但是出来的光片的质量以及够piv用了，整个东西加起来也就是拳头大，实验过程不需要什么保护措施。

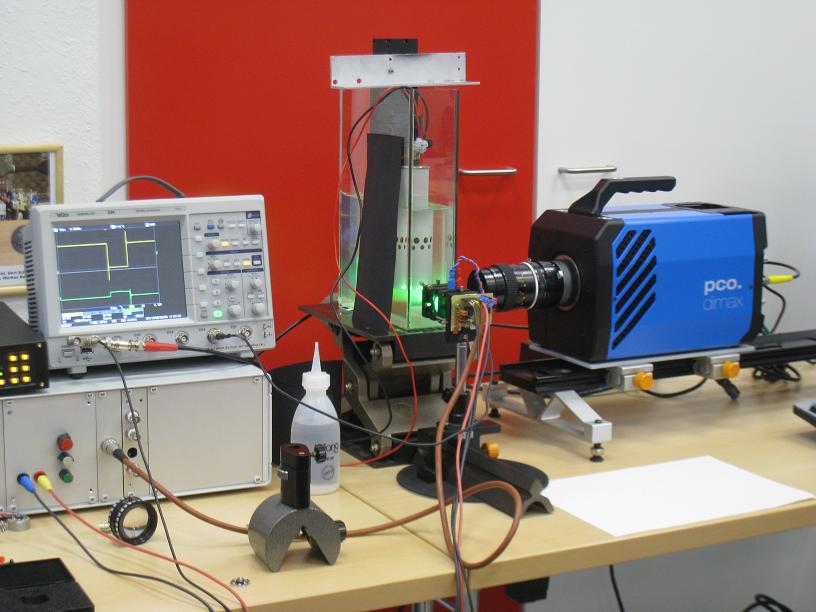

下图是用一个pco高速相机，在3000hz下成功的用lED来当光源做piv实验的系统图。一两年以后会可能有商业化的LED Piv光源。这个听起来很诡异，却实实在在的被做出来了。
现在可能的问题是如何保证这个光源的使用寿命。

[ 本帖最后由 foxes 于 2009-3-7 10:52 编辑 ]

foxes

还有测量不透明，或者两相，多相流动的piv技术也说的不少，以后流动测量的应用会更广。这个帖子保留一段时间，就准备删除了。怕惹麻烦。

foxes

补充一点软件方面的，商业的很多大家都在用，下面是一写其他的
书籍：
Particle Image Velocimetry - A Practical Guide (2nd Edition)
Raffel, M., Willert, C.E., Wereley, S.T., Kompenhans, J. 2nd ed., Springer Verlag, 2007, 448 p. 288 illus., Hardcover ISBN: 978-3-540-72307-3

pdf版本可以在这个版面找到，也可以自己买一本看。

代码：
MatPIV Homepage： http://www.math.uio.no/~jks/matpiv/   a PIV toolbox for MATLAB(tm):
open source PIV software ：http://gpiv.sourceforge.net/gpiv_home.html

如果能把这些代码再自己开发一下，可以用来处理自己的实验数据，蛮好的。普通的ccd相机也不是很贵，自己再搞一个光源加几个镜片，一个山寨piv就有了，呵呵。
